Changer la batterie sur Citroën C3 I

Changer la batterie sur Citroën C3 I

Ce tutoriel vous aide à réaliser le remplacement d’une batterie sur votre citroën C3 Phase 1 (2002-2009)

Difficulté :

Etapes :

10

                                    Temps nécessaire :

00h30

Budget :

80€

Citroën C3 Génération
Citroën C3 Classic
Citroën C3 First
Citroën C3 First+
Citroën C3 Hit Classic1.1i 60
1.4i 75
1.4i 16v 90
1.6i 16v 1101.4 HDi 70
1.4 HDi 16v 92
1.6 HDi 92
1.6 HDi 16v 110

  1. Le moteur fait un semblant de démarrage. …
  2. Pas de lumière, pas de démarrage ni de signe de contact. …
  3. Démarrage parfois facile, parfois impossible. …
  4. Démarrer à froid devient impossible. …
  5. Après plusieurs défauts de démarrage.

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Emplacement de la batterie.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (9)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (25)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (11)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (9)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (25)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (11)
previous arrow
next arrow



  • Ouvrir le capot


  •

    Localiser la batterie

Etape 2 : Dépose du cache.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (22)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (23)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (22)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (23)
previous arrow
next arrow



Tirer légèrement sur le cache afin de le déclipser.

Etape 3 : Dépose du calculateur & des cosses.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (16)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (8)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (14)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (16)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (8)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (14)
previous arrow
next arrow



  • A l’aide d’une clé de 8, commencez par desserrer la borne négative


  •

    Desserrer la borne positive.


  •

    Si un cable ( + ) touche le chassis alors que vous n’avez pas débrancher la masse ( – ) va vous faire un court-circuit ou une détériorations de la batterie ou du faisceau électrique.


  •

    Déloger le calculateur en le tirant vers vous.

Etape 4 : Dépose de la batterie. 1/2

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (12)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (4)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (19)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (12)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (4)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (19)
previous arrow
next arrow

  • Déclipser le bas de la batterie à l’aide d’un gros tournevis plat (Côté par côté). .


  •

    Puis soulever la batterie vers le côté carrosserie.


  •

    Pulvériser éventuellement de la graisse sur les ergots pour faciliter la démarche


  •

    Sur certains modèles de C3, il faut pousser vers l’extérieur une languette (côté fusible) puis pencher la batterie côté calculateur.

  • Sur certains modèles de C3, il faut pousser vers l’extérieur une languette (côté fusible) puis pencher la batterie côté calculateur.

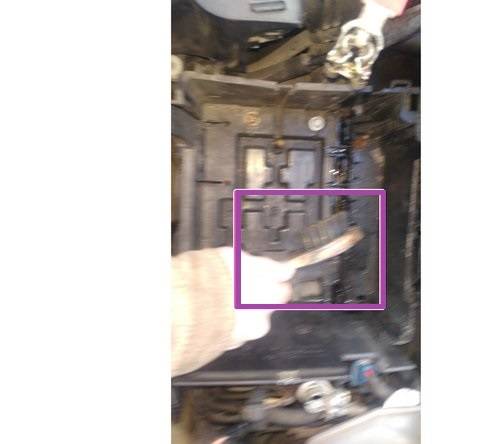

Etape 5 : Dépose de la batterie. 2/2

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (15)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (5)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (26)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (15)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (5)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (26)
previous arrow
next arrow



  • Retirer la batterie à l’aide de la poignée.


  •

    Nettoyer l’emplacement à l’aide d’une brosse et d’un chiffon (Facultative)

Etape 6 : Comparaison.



Vérifier les caractéristiques des batteries ( Capacité, Ah, taille)

Référence disponible en cliquant ICI !

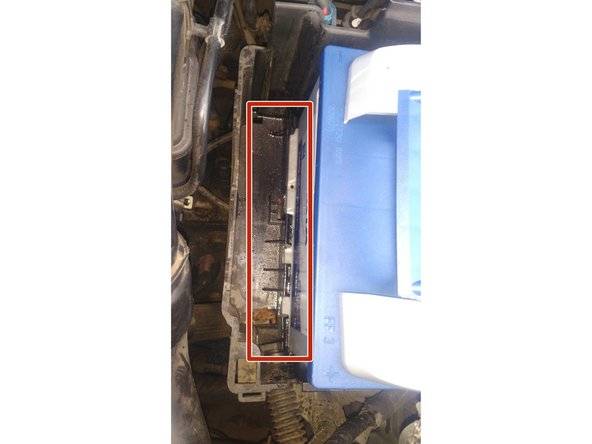

Etape 7 : Fixer la batterie.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (3)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (18)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (10)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (3)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (18)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (10)
previous arrow
next arrow





  • Installer la nouvelle batterie dans son emplacement. Encastrer d’abord le côté gauche de la batterie


  •

    Puis appuyer sur le côté droit. La batterie est maintenant fixé


  •

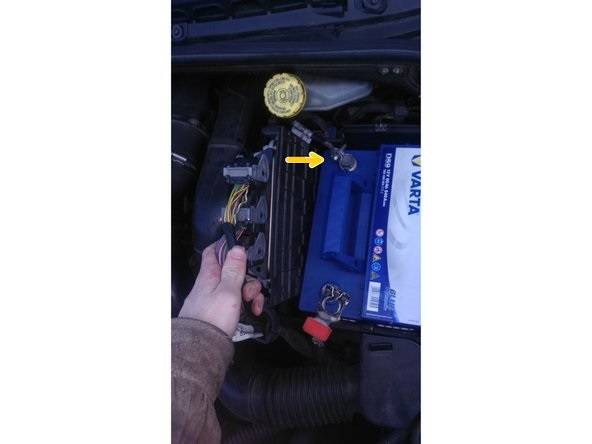

Etape 8 : Fixer le calculteur.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (6)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (7)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (6)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (7)
previous arrow
next arrow

Installer le calculateur

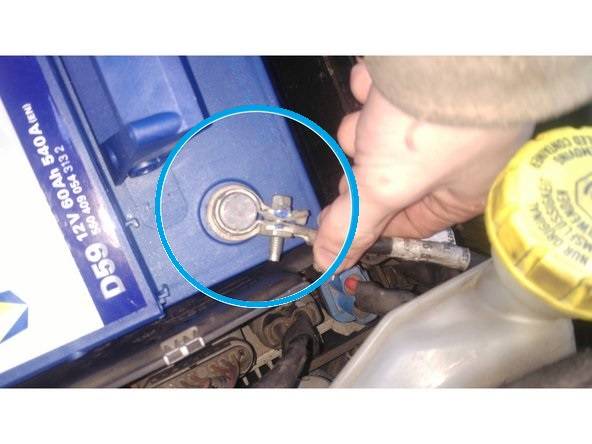

Etape 9 : Brancher les cosses

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (17)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (13)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (24)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (17)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (13)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (24)
previous arrow
next arrow

  • Ordre branchement Batterie :


  • Brancher la cosse positive

  •

    Puis la cosse négative


  •

    Re-positionner le cache batterie puis porter l’ancienne batterie dans un centre de recyclage.

Etape 10 : Installer le cache-batterie.

Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (2)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (22)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (2)
Changer la batterie HS sur citroen C3 phase I tuto C3 I le hangar du nord (22)
previous arrow
next arrow



Re-positionner le cache batterie.
