Changer les bobines d’allumage sur Citroën C3 III

Changer les bobines d'allumage sur Citroën C3 III

Vous pouvez suivre la vidéo ou suivre ce tutoriel photo.

Motorisation : 1.2 VTi PureTech 12V 82 cv

Retrouvez la RTA sur : https://www.revue-technique-auto.fr/LeHangarduNord Code 5% de remise ” LeHangarduNord

Difficulté :

Etapes :

5

                                    Temps nécessaire :

00h30

Budget :

47€

  • Citroën C3 III 1.2 VTi PureTech 12V 82 cv

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

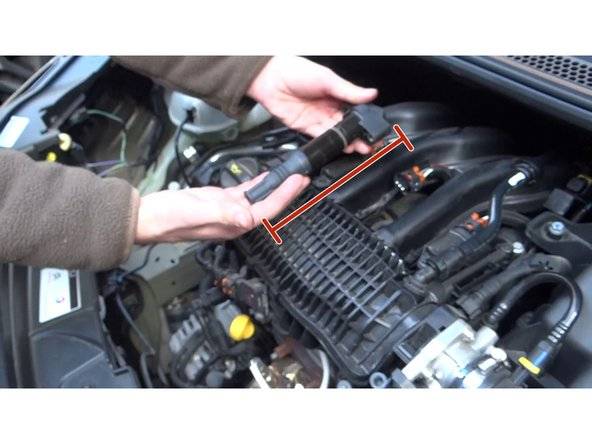

Etape 1 : Emplacement des bobines d'allumage.

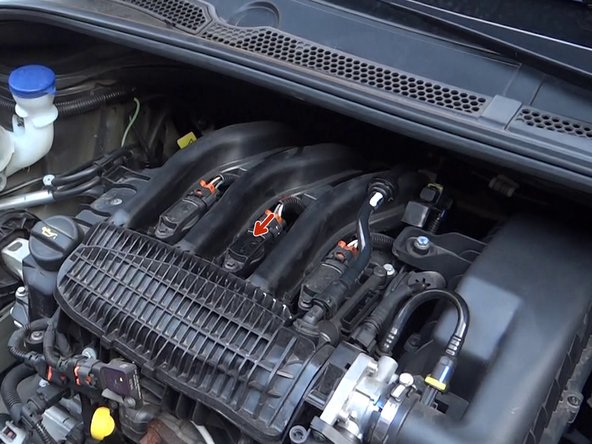

  • Localiser les bobines d’allumage.


  •

    Ce moteur à trois cylindres peut avoir trois bobines d’allumage (une par cylindre) chacune fixée sur une bougie, supprimant ainsi les fils haute tension. Cela permet de se passer de distributeur, mais oblige à utiliser plusieurs bobines d’allumage.

Etape 2 : Retirer la bobine. 1/2

1tFClFaq5sYRIwkk
iDXoYhNJOFZnE5lB
gIUvcXbB5GGXbqWd
1tFClFaq5sYRIwkk
iDXoYhNJOFZnE5lB
gIUvcXbB5GGXbqWd
previous arrow
next arrow

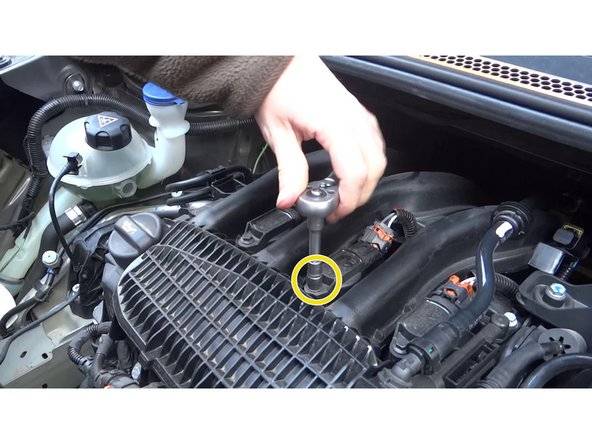

  • Débrancher la connectique


  •

    Déposer la vis de fixation de la bobine avec une douille est un cliquet de 8mm


  •

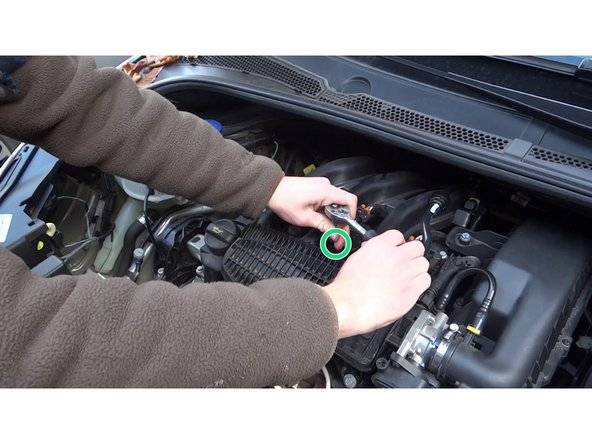

Etape 3 : Retirer la bobine. 2/2

l6aDYCJtjqpiPbxj
bobine d’allumage c3
l6aDYCJtjqpiPbxj
bobine d'allumage c3
previous arrow
next arrow

Etape 4 : Insérer la nouvelle bobine.

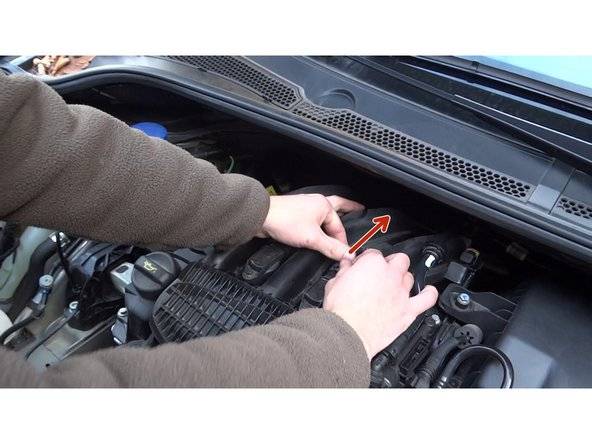

Soulever l’ancienne bobine (il peut être nécessaire de faire levier avec un tournevis)
  •

NWaiadATmwOdNjL4
1tFClFaq5sYRIwkk
l6aDYCJtjqpiPbxj
NWaiadATmwOdNjL4
1tFClFaq5sYRIwkk
l6aDYCJtjqpiPbxj
previous arrow
next arrow

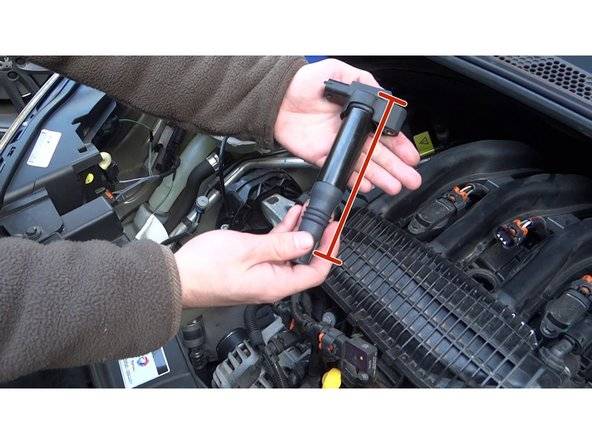

    • Vérifier la correspondance puis positionner la nouvelle bobine dans son logement en appuyant bien dessus.


    •

      Serrer la vis de maintien de la bobine.

    • Vous trouverez la référence de votre bobine pour votre C3 en cliquant ICI !

Etape 5 : Brancher la connectique.


    •

  • Brancher la connectique


  •

    Vérifier que le moteur tourne bien sur ses magnifiques trois cylindres de pur plaisir

5 1 vote
Bravo ! Votre voiture est réparée ! Notez le tutoriel !
