Montage Caméra de recul Beeper infrarouge ISIVU BEEPER
Suivez ce tutoriel afin d’installer une caméra de recul sur votre véhicule.
Difficulté :
Etapes :
10
Temps nécessaire :
Budget :
79€
Peugeot 207
Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.
Etape 1 : Description du Kit .
1 écran 4.3 / 1 Caméra de recul . 1 Cable d’alimentation / 1 Cable de transmission vidéo
Etape 1 : Démonter les garnitures.

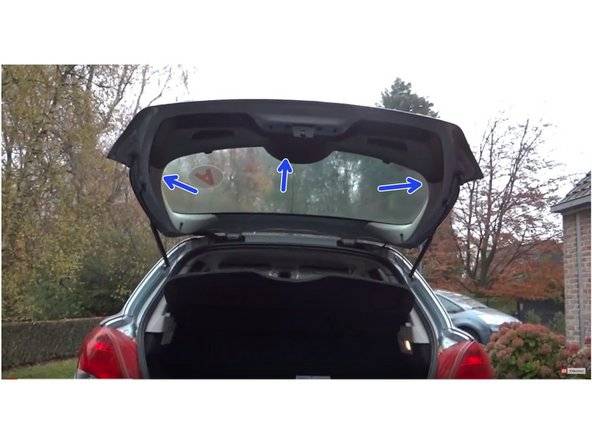

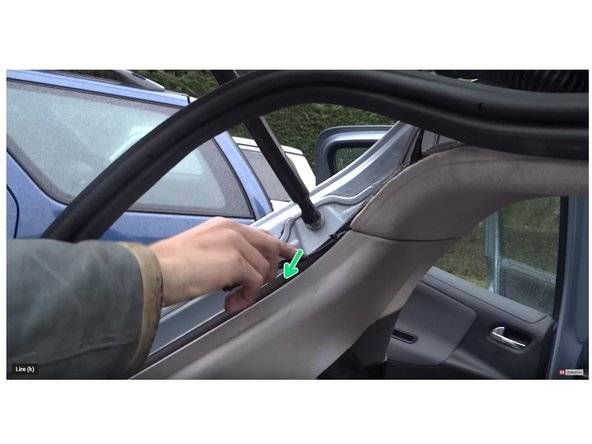

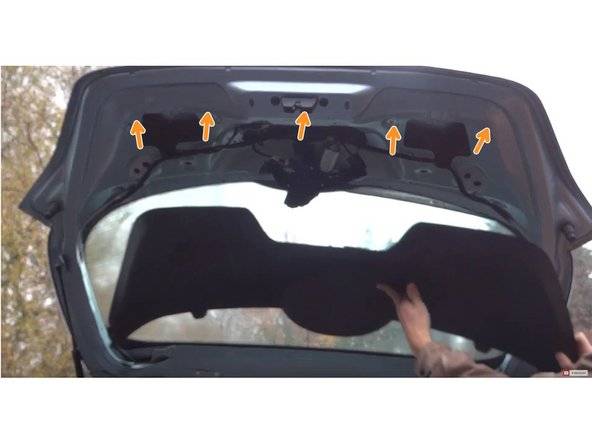

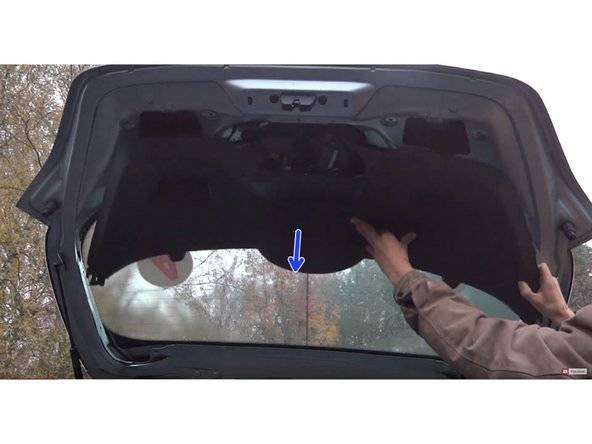

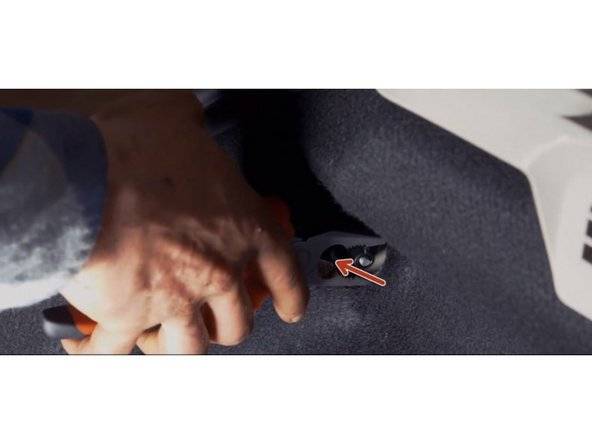

Démonter les garnitures de coffres.
Etape 2 : Retirer la baguette.

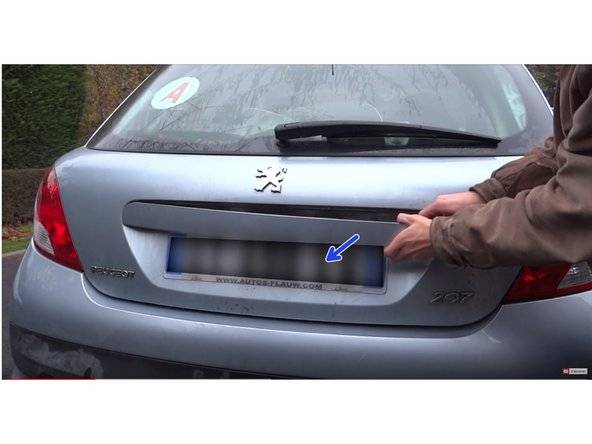

Dévisser les 6 boulons fixant la baguette

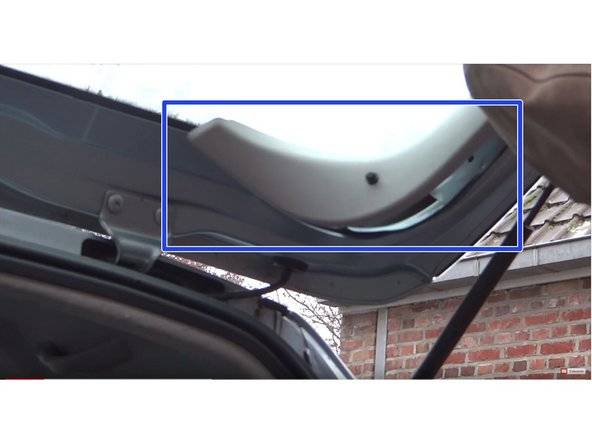

Retirer la baguette
N’oubliez pas de débrancher la connectique des feux de plaques
Etape 3 : Installer la caméra de recul.
Débrancher la connectiques des feux de recul

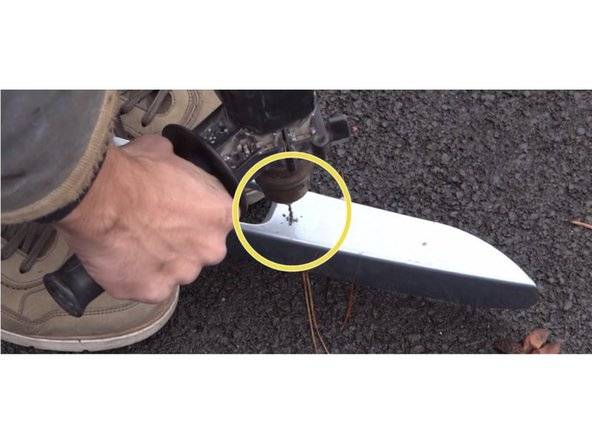

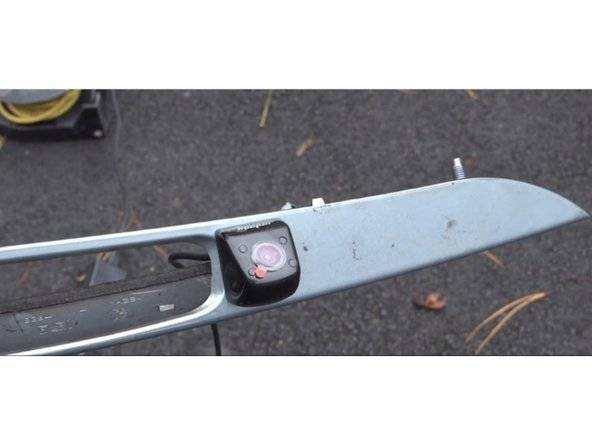

Percer la baguette a l’aide d’un foret
Etape 4 : Installer la caméra de recul.

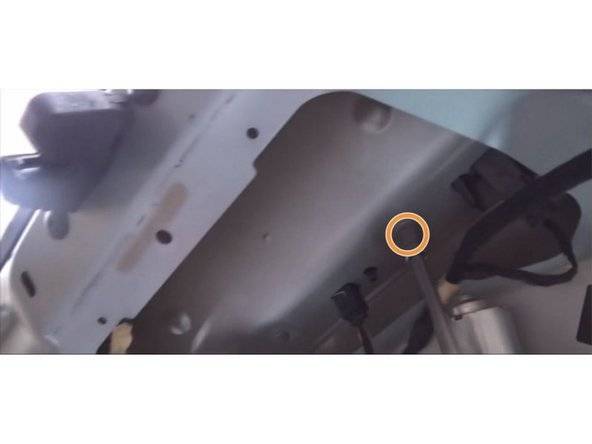

Percer la carrosserie si la camera bloque contre elle.

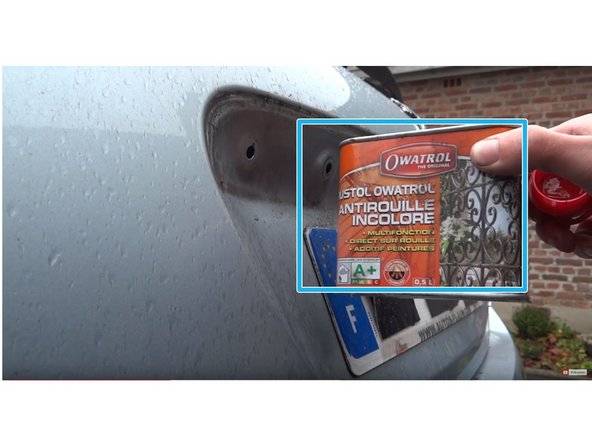

Protéger la carrosserie a l’aide d’un antirouille

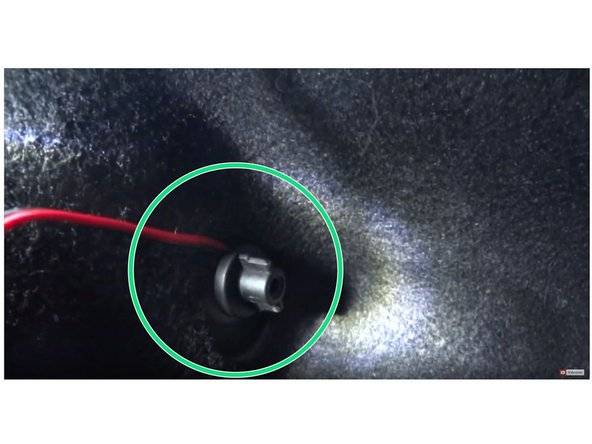

Faire passer le cable puis re-fixer la baguette arriéré avec la caméra
Etape 5 : Passage du câble d'alimentation.
Faire passer les cables jusqu’au feu de recul

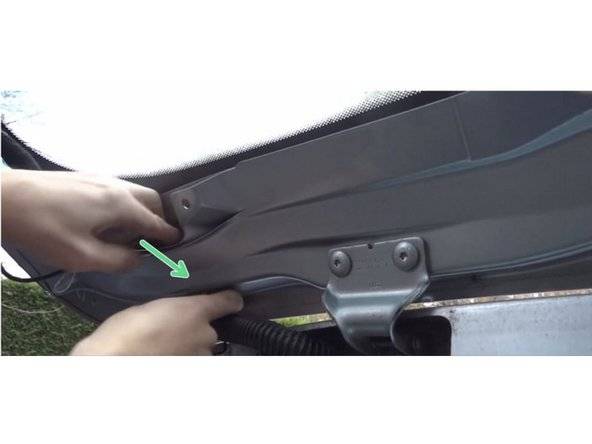

vous pouvez les passer sous les gaines en caoutchouc du coffre.
Ensuite les faire passer via le bloc phare
Etape 6 : Démonter le bloc phare.

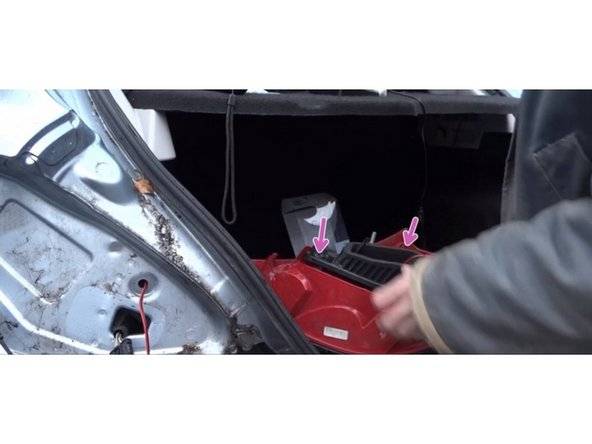

Démonter le bloc phare arrière.
Etape 7 : Contrôler l'alimentation.

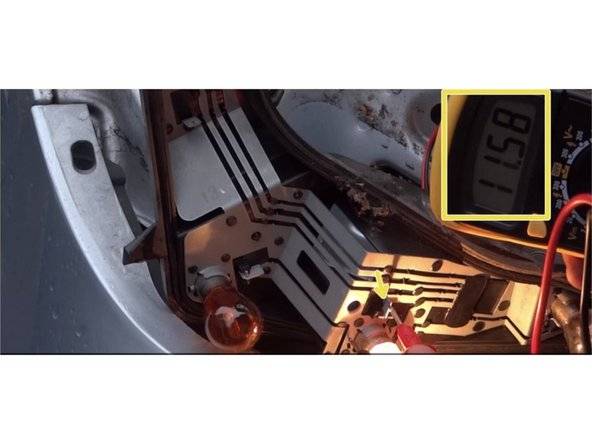

Contrôler la polarité de chaque fils (12V continu) sur la platine feu de recul. La caméra doit être branchée au feu de recul.
Passer le fils à travers la platine.
Etape 8 : Brancher la caméra de recul.

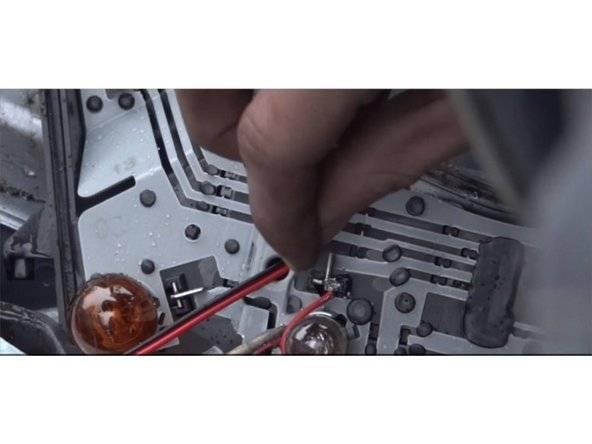

À l’aide d’un fer a souder brancher les câbles d’alimentation de la caméra sur le feu de recul.
Connecter le fils rouge sur la source +12V et le noir sur une borne négative.
Etape 9 : Installer le bloc phare.
Clipser la platine au feu de recul
Re-positionner le feu dans son emplacement
Etape 10 : Réglage de la caméra.

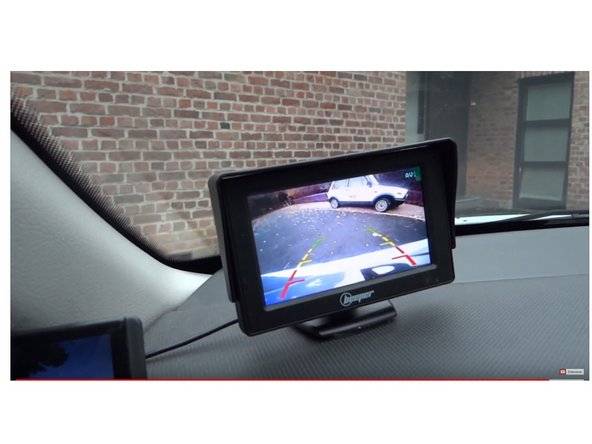

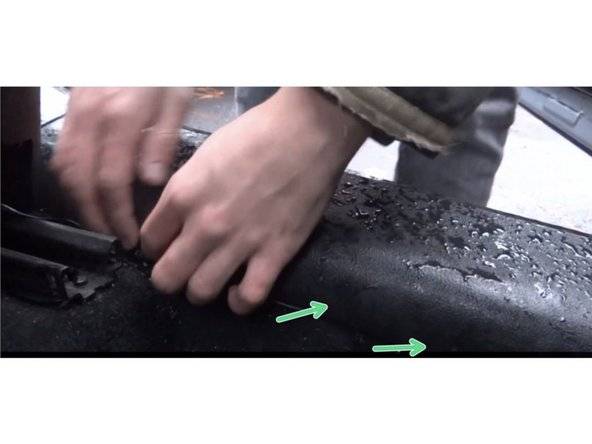

Faire passer le câblage jusqu’à l’écran (poste de pilotage) en le faisant passer sous les protections bas de caisse en plastique

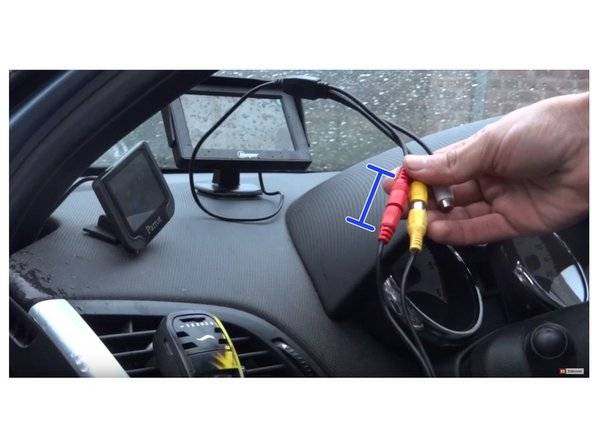

Brancher l’arrivé visuel rouge avec le rouge et Jaune alimentation avec le jaune
Le blanc sert pour l’installation de plusieurs caméras
Référence de la caméra de recul :https://amzn.to/39Wee2q
Partner Programme Amazon : Les liens affiliés permettent de faire vivre la chaine. Amazon me rémunère en diminuant sa marge produit
