Changer tête et doigt d'allumeur sur Autobianchi A112 & Fiat 127
Votre moteur a des raté à l’allumage ou ne démarre plus ? Il s’agit sûrement du joint de la tête d’allumeur. Suivez ce tutoriel afin de le remplacer.
Retrouvez la RTA sur : https://www.revue-technique-auto.fr/LeHangarduNord Code 5% de remise ” LeHangarduNord “
Difficulté :
Etapes :
10
Temps nécessaire :
Budget :
19€
Autobianchi A112 Junior – 903cmᵌ moteur M020AA.90 de 01/1978 à 12/1985
Autobianchi A112 Abarth – 1050cmᵌ moteur A112BB2C de 01/1977 à 06/1979
- Fiat 127
- Numéros de pièce fabricant équivalents :
FIAT 902071; FIAT 5882343; LANCIA 5882343; SEAT SE010004000A
Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.
Etape 1 : Ouvrir le capot moteur.
Ouvrir le capot en tirant la manette

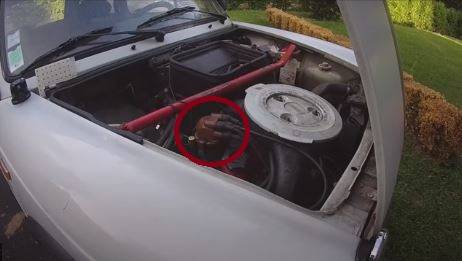

Etape 2 : Localiser la tête d'allumeur.
Localiser l’allumage.
Etape 3 : Localiser l'ordre d'allumage.

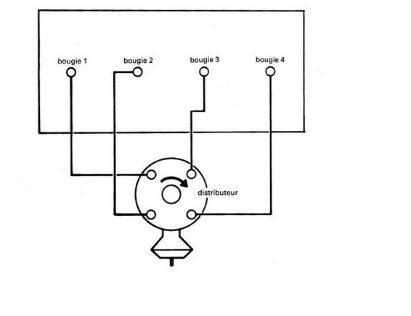

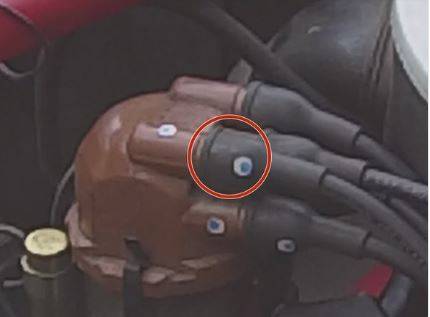

- Repérer l’ordre de branchement des faisceaux. Vous pouvez poser des étiquettes ou suivre le branchement grâce au schéma
- L’ordre d’allumage est 1 3 4 2. Ce qui veut dire étincelle au 1er cylindre puis 3ième puis 4 et enfin 2ième. Sachant que le doigt allumeur tourne dans le sens des aiguilles d’une montre.

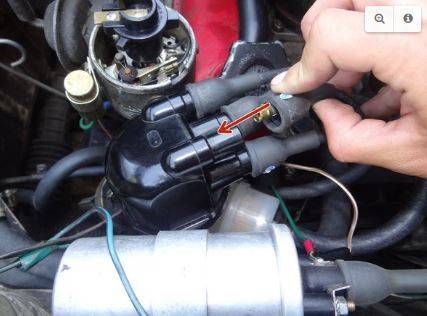

Etape 4 : Débrancher le faisceau.
Débrancher le faisceau.

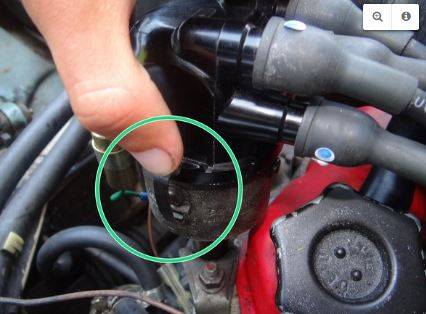

Etape 5 :Retirer les clips de fixation.
Retirer les clips de fixation de la tête de d’allumage, il y en à 2 un en face de l’autre.

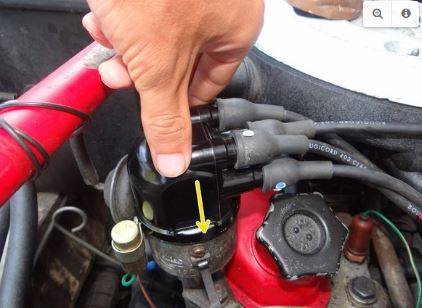

Etape 6 : Retirer la tête.

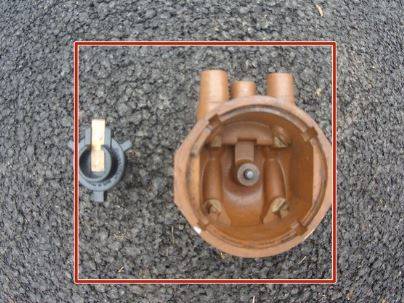

Etape 7 : Comparer les pièces.

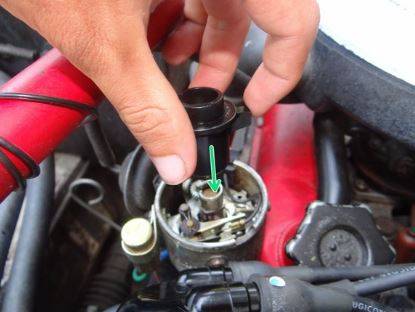

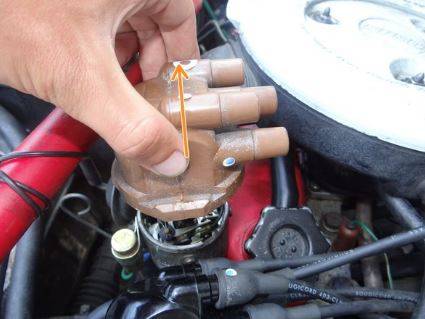

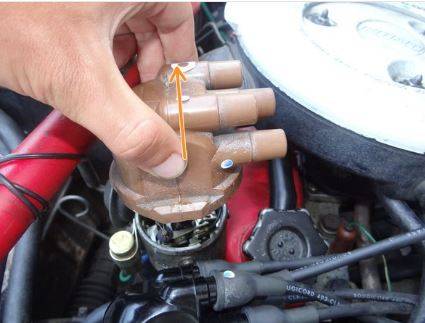

- Enlever la tête d’allumeur en la soulevant vers le haut
- Enlever le doigt d’allumeur en le soulevant aussi vers le haut
Etape 8 :Installer le doigt d'allumeur.

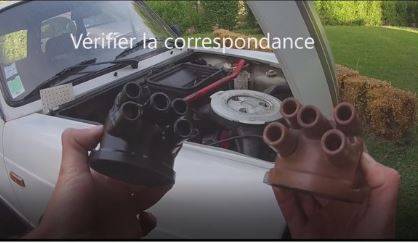

Vérifier les correspondances (Largeur, hauteur, sortie…)
Etape 9: Installer la tête d'allumeur.

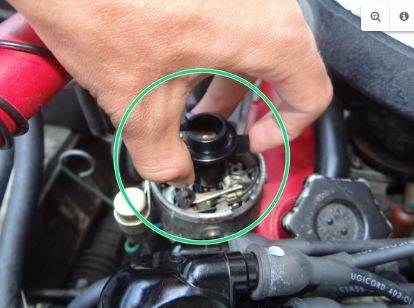

Poser le nouveau doigt d’allumage.
Etape 10 : Contrôler le montage.
- Installer la tête d’allumeur.
- Brancher le faisceau en respectant l’ordre.
- Clipser l’ensemble sur le dispositif.
- Clipser les loquets de chaque coté de la tête de delco.
- Repérer l’ordre de branchement des faisceaux. Vous pouvez poser des étiquettes ou suivre le branchement grâce au schéma. L’ordre d’allumage est 1 3 4 2. Ce qui veut dire étincelle au 1er cylindre puis 3ième puis 4 et enfin 2ième. Sachant que le doigt allumeur tourne dans le sens des aiguilles d’une montre.

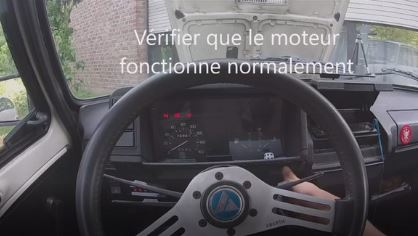

Vérifier que le moteur fonctionne normalement.
