Changer les vis platinées sur Autobianchi A112

Changer et régler les vis platinées sur Autobianchi A112 & Fiat 127

Votre A112 ou 127 ne démarre plus ? Il s’agit surement des vis platinées ou rupteur. Suivez ce tutoriel afin de les remplacer. Elles sont généralement à régler tous les 10 000km et à remplacer tous les 20 000km.   Retrouvez la RTA sur : https://www.revue-technique-auto.fr/LeHangarduNord Code 5% de remise ” LeHangarduNord

Difficulté :

Etapes :

17

                                    Temps nécessaire :

01h30

Budget :

25€

  • Autobianchi A112 Junior – 903cmᵌ moteur M020AA.90 de 01/1978 à 12/1985

  • Autobianchi A112 Abarth – 1050cmᵌ moteur A112BB2C de 01/1977 à 06/1979

  • Fiat Panda 3/5 portes 900 (1980 – 2004) 33kW
  • Fiat Uno 3/5 portes 45 0.9 (1983 – 2006) 33kW
  • Autobianchi A112 3/5 portes 0.9 Junior (1969 – 1986) 31kW
  • Seat Ibiza I 0.9 (1984 – 1993) 29kW
  • Autobianchi A112 3/5 portes 0.9 E (1969 – 1986) 34kW
  • Seat Ibiza I 0.9 (1984 – 1993) 32kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 32kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 33kW
  • Innocenti Koral 3/5 portes 45 (1990 – 1992) 33kW
  • Seat Fura 3/5 portes 0.9 (1982 – 1986) 31kW
  • Numéros de pièce fabricant équivalents :
    FIAT 582309
    • FIAT : 9 938 573
  • Équivalent à ces références équipementiers :

  • ACDelco : 011 8176, 118176
  • BREMI : 2401
  • BorgWarner (BERU) : KS733
  • DELCO REMY : CS8176
  • DODUCO : 528
  • DUCELLIER : 582309
  • FACET : 1.3691/22, 13691/22
  • INTERMOTOR : 23080
  • JOHNS : PECS4352, 5744, VCS175
  • LUCAS ELECTRICAL : DSB275C, DSB275
  • MOTAQUIP : VCS175
  • UNIPART : GCS2248
  • VALEO : D323, 582309, CB021

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Ouvrir le capot moteur.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (15)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (9)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (15)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (9)
previous arrow
next arrow

Ouvrir le capot moteur en tirant la languette située côté conducteur.

Etape 2 : Localiser la tête d'allumeur.

tuto tutoriel tete de delco Lancia A112
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (7)
tuto tutoriel tete de delco Lancia A112
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (7)
previous arrow
next arrow

La zone de travail se trouve au niveau de la tête d’allumeur (tête de delco).

Etape 3 : Démonter la tête d'allumeur.

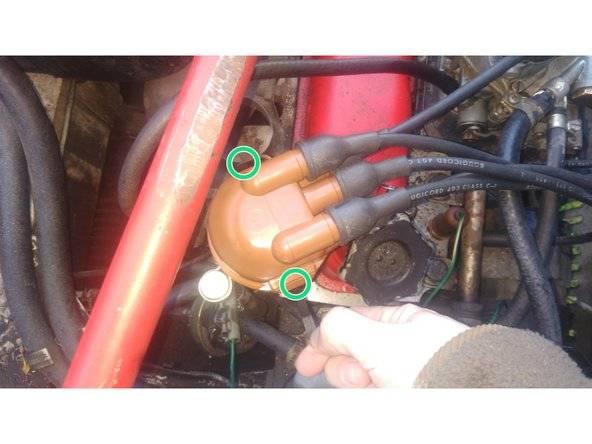

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (37)
retirer tete de delco allumage A112
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (33)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (37)
retirer tete de delco allumage A112
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (33)
previous arrow
next arrow

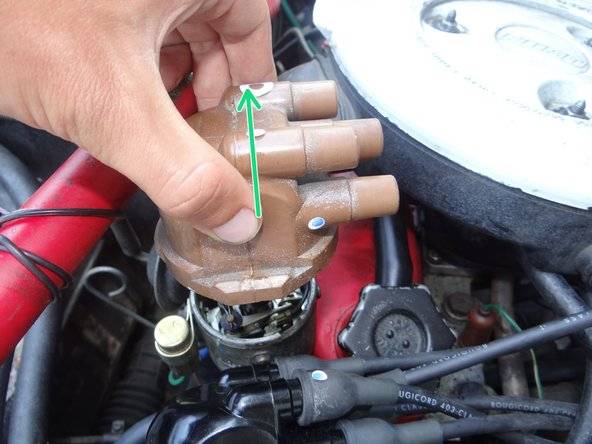

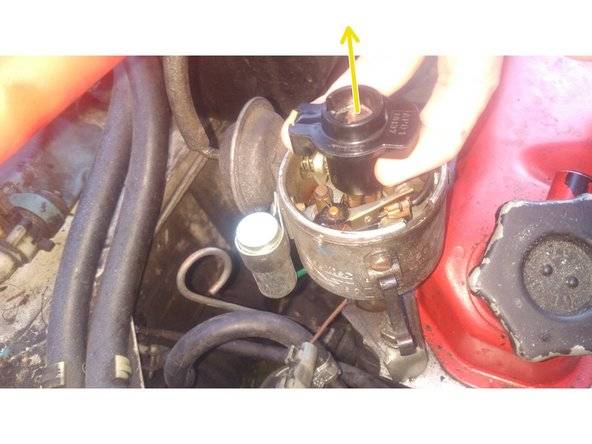

Déclipser la tête d’allumeur puis la retirer (Elle est fixée par 2 clipses.

Retirer ensuite le doigt d’allumeur en le soulevant.

Etape 3 : Déposer les vis platinées / Rupteur.

Déviser la vis de maintien/ Reglage des vis platinées

Etape 4 : Déposer les vis platinées / rupteur.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (32)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (15)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (32)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (15)
previous arrow
next arrow

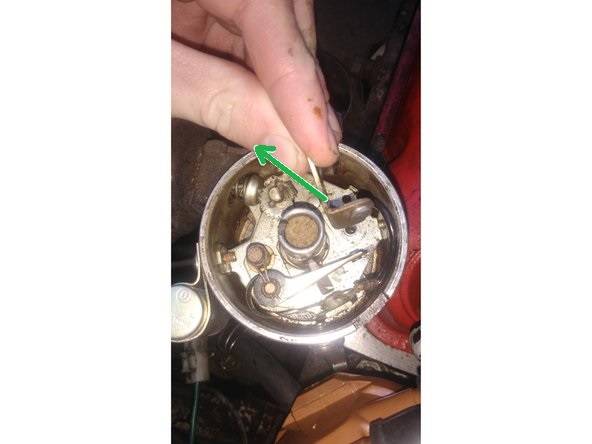

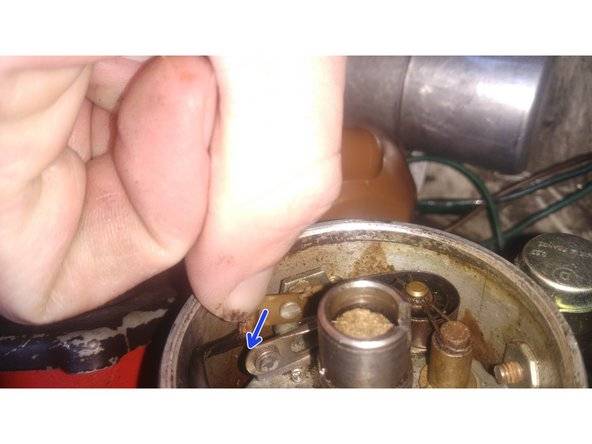

Retirer la première partie des vis platinées (Réglage) en la soulevant

Etape 6 :Déposer les vis platinées / rupteur.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (18)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (4)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (9)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (18)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (4)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (9)
previous arrow
next arrow

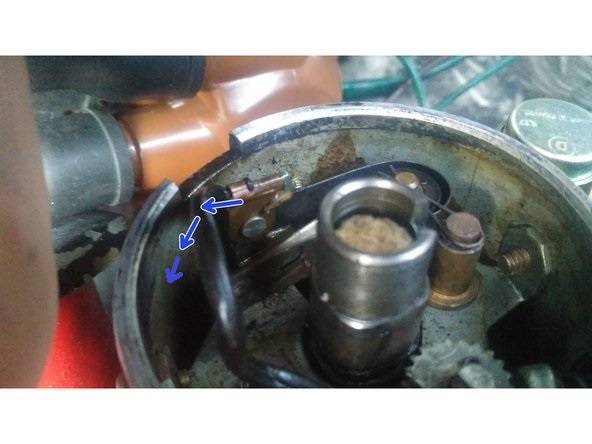

Déloger l’ergot de la deuxième partie de la vis-platinées

Etape 7:Déposer les vis platinées / rupteur.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (23)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (35)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (25)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (23)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (35)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (25)
previous arrow
next arrow

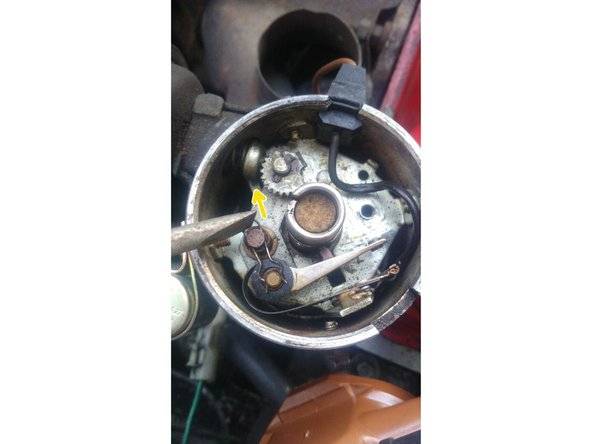

Retirer le clips de maintiens de la deuxième partie à l’aide d’un tournevis



Ne pas oublier de retirer la rondelle isolante ( Ne pas la perdre, elle n’est pas compris dans le kit)

Etape 8: Déposer les vis platinées / rupteur.







Retirer la deuxième partie (Rupteur fix) en la soulevant légèrement à l’aide d’un tournevis.

Etape 9 :Déposer les vis platinées / rupteur.

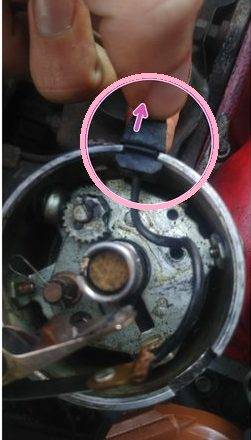

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (11)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (38)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (11)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (38)
previous arrow
next arrow

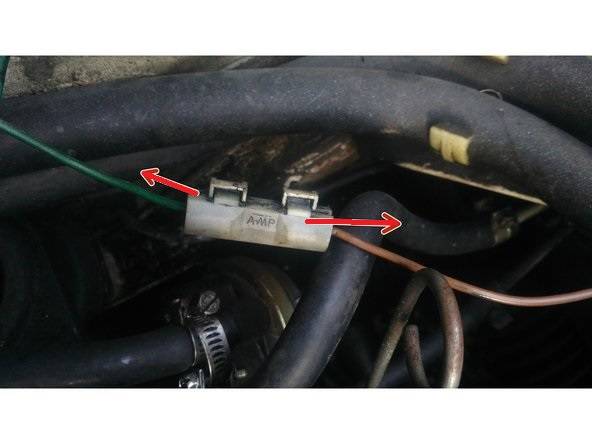

Retirer l’ergot en plastique permettant la connexion entre les vis platinées et le condensateur après avoir déconnecter le condensateur

Etape 10: Déposer les vis platinées / rupteur.









Retirer l’ergot en plastique permettant la connexion entre les vis platinées et le condensateur après avoir déconnecter le condensateur



Etape 11 : Comparaison.

h1
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (39)
h1
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (39)
previous arrow
next arrow

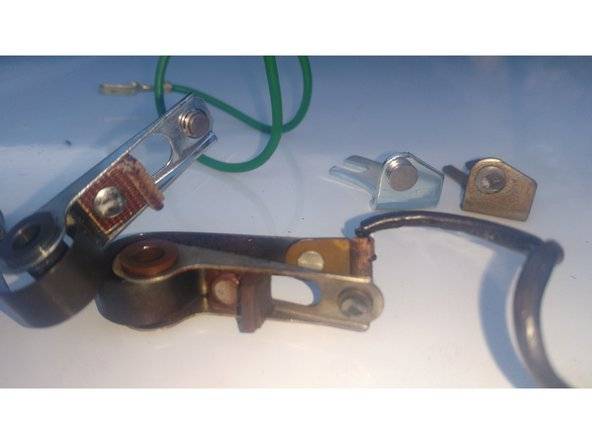

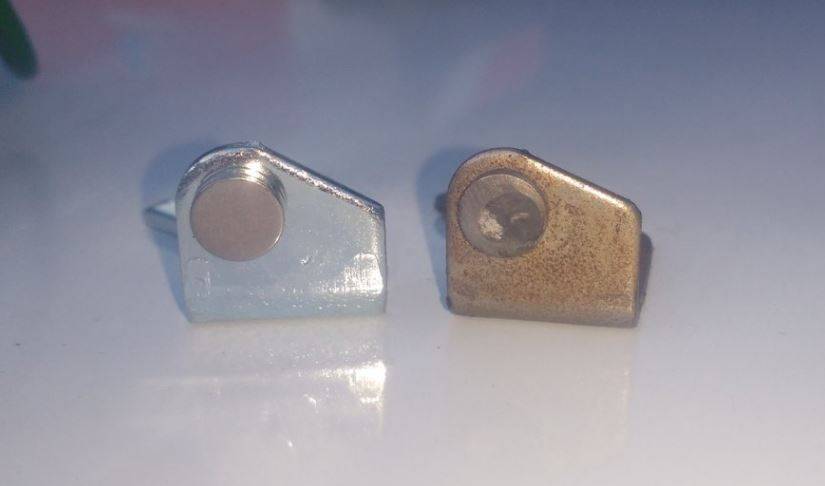

Comparaison entre les anciennes et nouvelles vis-platinées. On peut voir ici que les anciennes (couleurs cuivre) sont usées contrairement au nouvelles



Vous trouverez la référence pour votre A112 ou Fiat 127 en suivant ce lien.



Cette pièce auto est compatible :

  • Fiat Panda 3/5 portes 900 (1980 – 2004) 33kW
  • Fiat Uno 3/5 portes 45 0.9 (1983 – 2006) 33kW
  • Autobianchi A112 3/5 portes 1050 (1969 – 1986)
  • Seat Ibiza I 0.9 (1984 – 1993) 29kW
  • Autobianchi A112 3/5 portes 0.9 E (1969 – 1986) 34kW
  • Seat Ibiza I 0.9 (1984 – 1993) 32kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 32kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 33kW
  • Innocenti Koral 3/5 portes 45 (1990 – 1992) 33kW
  • Seat Fura 3/5 portes 0.9 (1982 – 1986) 31kW



Etape 10 :Installer les nouveaux rupteurs.

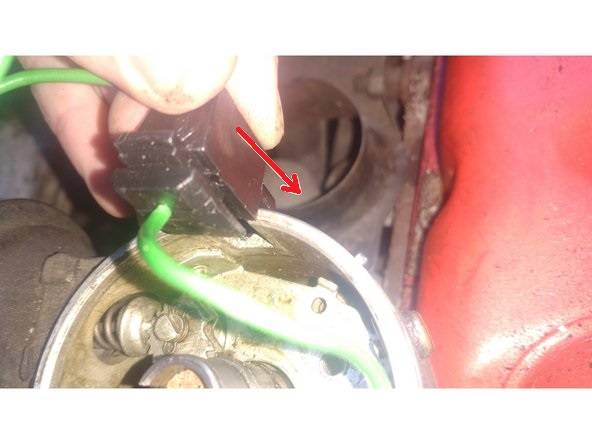

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (10)

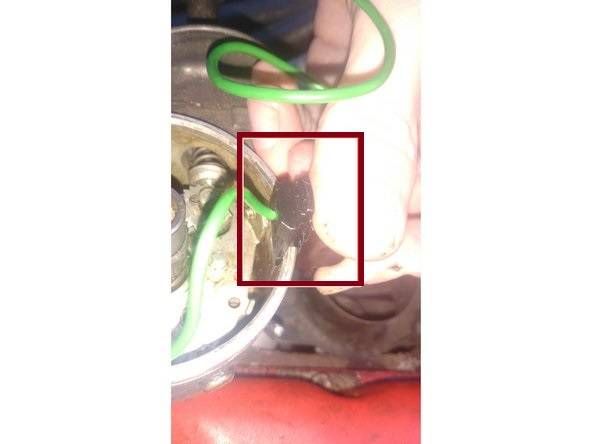

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (14)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (10)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (14)
previous arrow
next arrow








Positionner l’ergot (permettant la connexion entre les vis platinées et le condensateur.

Etape 11 :Installer les nouveaux rupteurs.

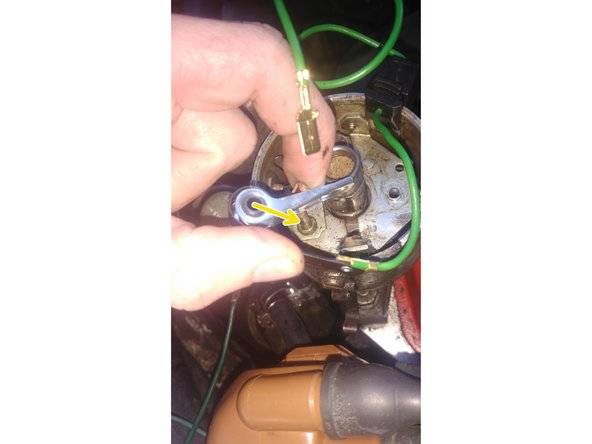

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (29)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (24)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (19)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (29)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (24)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (19)
previous arrow
next arrow

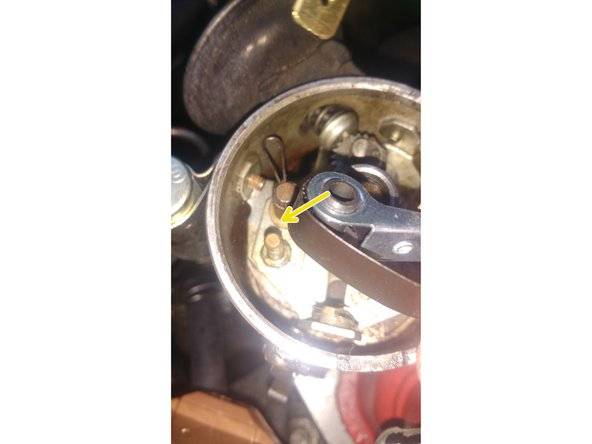

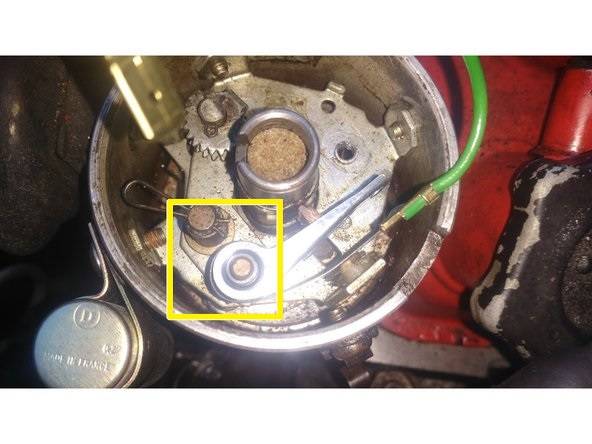

Installer la “deuxième” partie des vis-platinées en la glissant dans le cylindre de fixation



Etape 12 : Installer les nouveaux rupteurs.

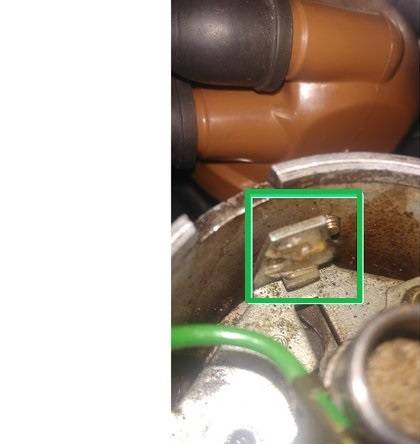

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (2)

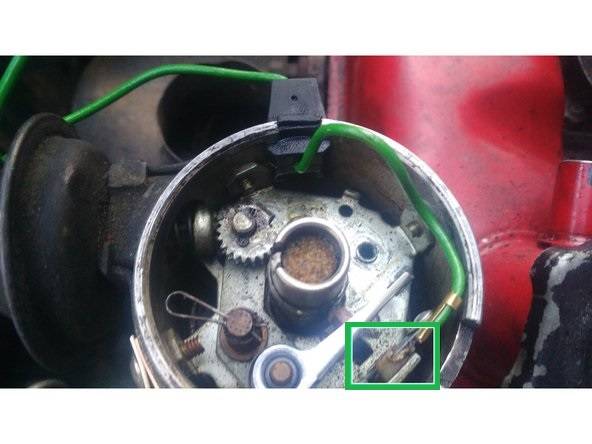

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (28)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (22)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (2)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (28)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (22)
previous arrow
next arrow

  •

  •

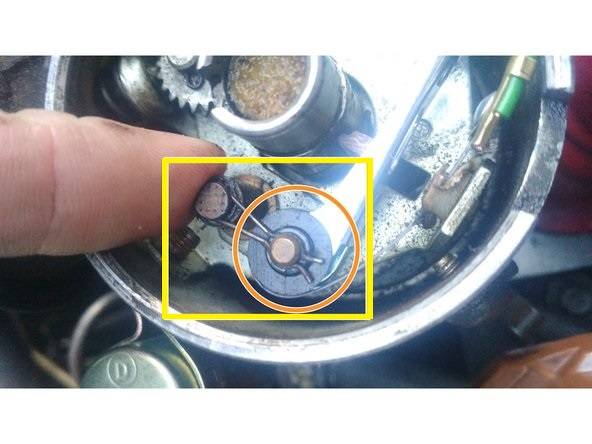

  • Clipser la partie flexible des vis-platinées sur l’ergot en plastique


  •

    Attention ne pas oublier de positionner avant la rondelle isolante noir


  •

    Clipser la bride de fixation sur la deuxième partie

Etape 13 :Installer les nouveaux rupteurs.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (17)

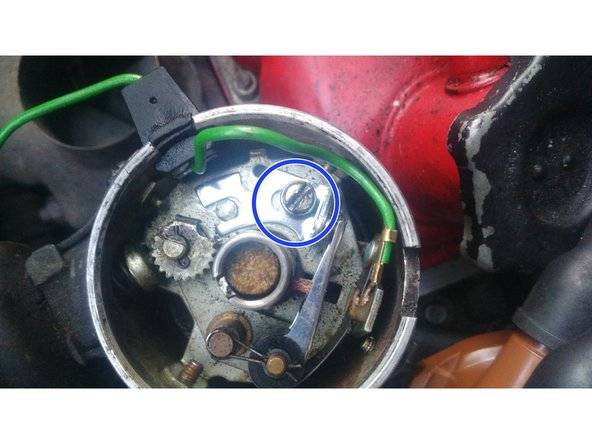

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (6)
rupteur contact A112 tuto
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (17)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (6)
rupteur contact A112 tuto
previous arrow
next arrow

  •

  •

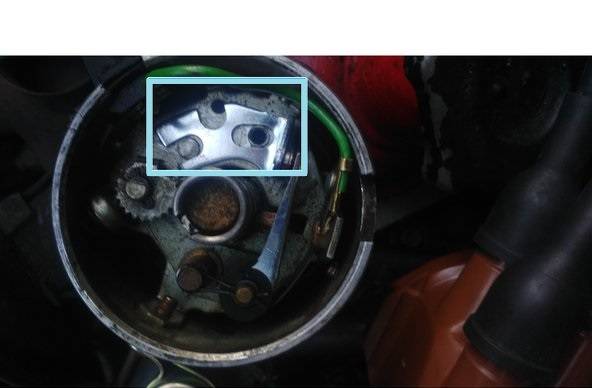

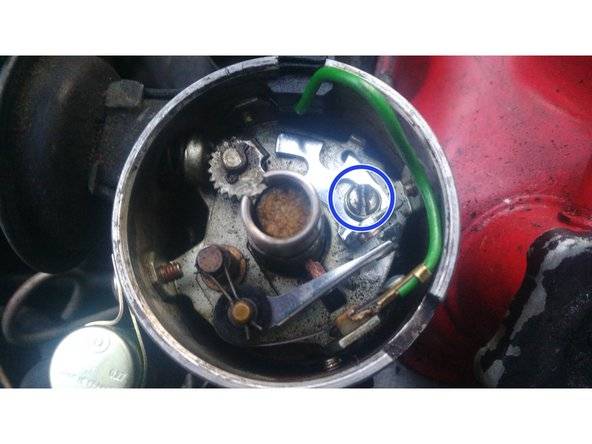

  • Positionner la “première partie” des vis platinées (Vis de réglage)


  •

    Serrer ensuite légèrement la vis de maintiens afin que cette partie soit encore mouvante.

Etape 14 : Réglage des vis platinées.

  •

  •

  • Enclencher la Quatrième vitesse puis pousser légèrement le véhicule. Le but est de positionner l’ergot (de la deuxième partie) sur le coin du centre de l’allumeur.


  •

    Ainsi les rupteurs sont écartés au maximum

Etape 15 : Réglage des vis platinées.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (13)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (5)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (36)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (13)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (5)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (36)
previous arrow
next arrow

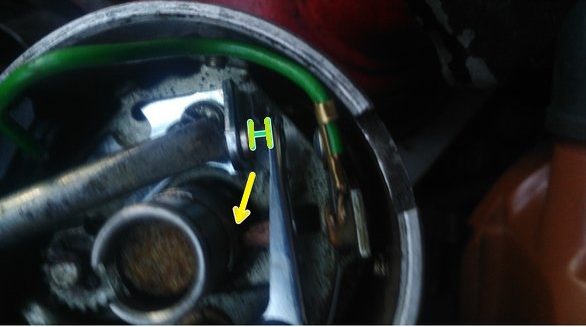

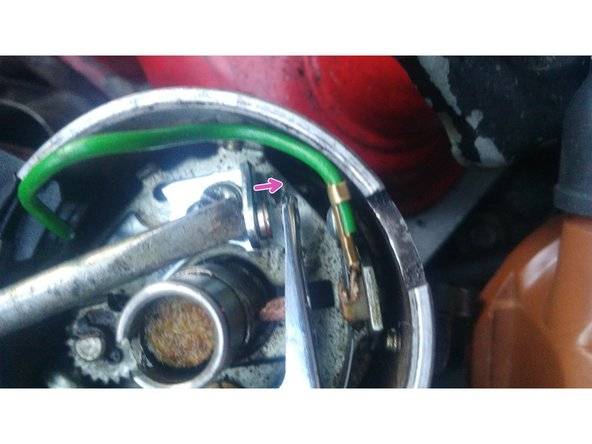

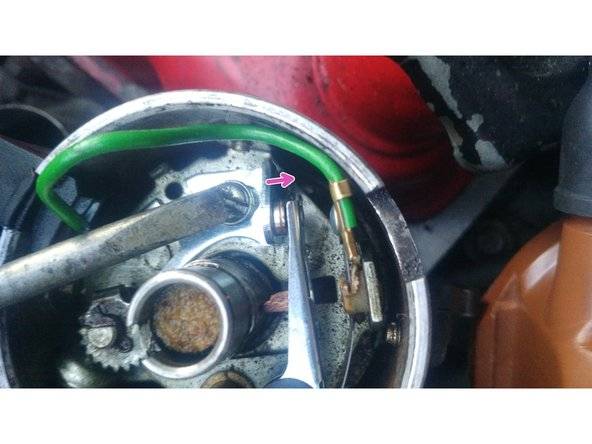

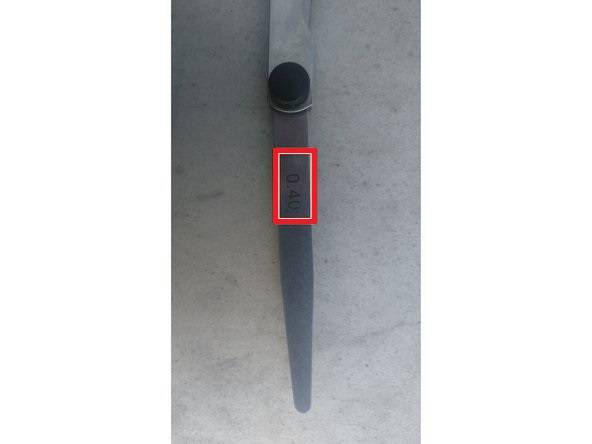

  • Utiliser un jeu de cale afin de régler l’écartement des rupteurs. Épaisseur 0,40.


  •

    Rapprocher les rupteurs approximativement afin de pouvoir les régler par la suite

Etape 16 : Réglage des vis platinées.

Changer régler vis platinées Autobianchi A112,Fiat 127, panda (34)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (3)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (34)
Changer régler vis platinées Autobianchi A112,Fiat 127, panda (3)
previous arrow
next arrow

  •

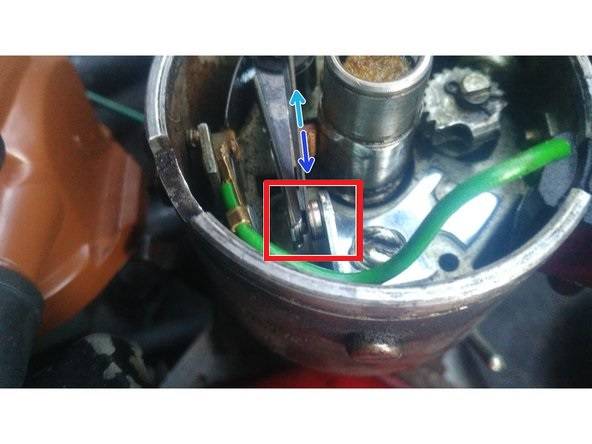

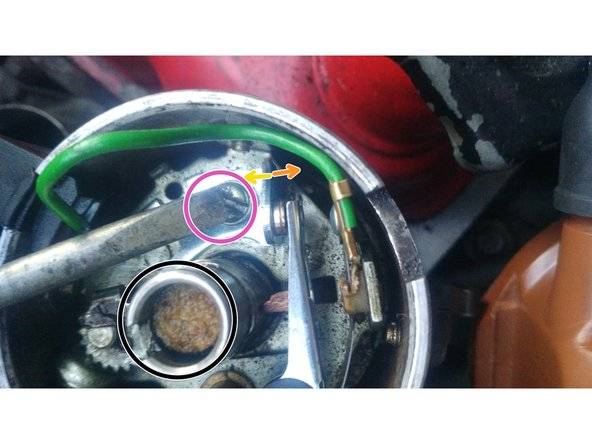

  • Insérer la cale de 0.40 entre les rupteurs. Elle doit glisser et accrocher très légèrement.


  •

    Si ce n’est pas le cas rapprocher la vis de réglage en desserrant la vis de maintien.


  •

    Une fois l’opération terminer resserrer cette vis pour empêcher que le rupteur ne bouge


  •

    Vous pouvez par ailleurs déposer une goutte d’huile sur le centre de l’allumeur.



Etape 17 : Installer la tête d'allumeur.

h1
h2
h3
h1
h2
h3
previous arrow
next arrow



  • Repositionner le doigt d’allumeur


  •

    Repositionner la tête d’allumeur

5 2 votes
Bravo ! Votre voiture est réparée ! Notez le tutoriel !
