Vidanger la boite sur Autobianchi A112

Vidanger la boite de vitesse sur Autobianchi A112 & Fiat 127

La vidange de boîte est a effectuer tous les 100 000km. Suivez ce tutoriel afin de le réaliser sur votre Autobianchi A112 & Fiat 127.

Retrouvez la RTA sur : https://www.revue-technique-auto.fr/LeHangarduNord Code 5% de remise ” LeHangarduNord

Difficulté :

Etapes :

10

                                    Temps nécessaire :

01h00

Budget :

30€

  • Autobianchi A112 Junior – 903cmᵌ moteur M020AA.90 de 01/1978 à 12/1985

  • Autobianchi A112 Abarth – 1050cmᵌ moteur A112BB2C de 01/1977 à 06/1979

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Ouvrir le capot moteur.

1
2
1
2
previous arrow
next arrow

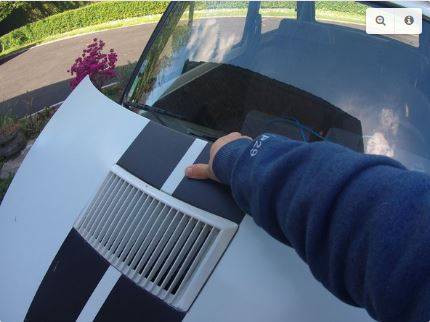

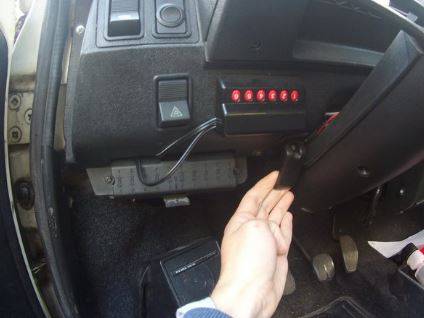

Ouvrir le capot en tirant la manette

Etape 2 : Lever le véhicule.

1
2
a1
1
2
a1
previous arrow
next arrow
  • Soulever la voiture afin d’accéder plus facilement à la boite en utilisant des chandelles.
  •
  •
  • Soulever la voiture de manière à ce que la boîte soit horizontale

Etape 3 : Dévisser le bouchon de remplissage.

a1
2
vidange boite a112 tuto emplacement bouchon
a1
2
vidange boite a112 tuto emplacement bouchon
previous arrow
next arrow

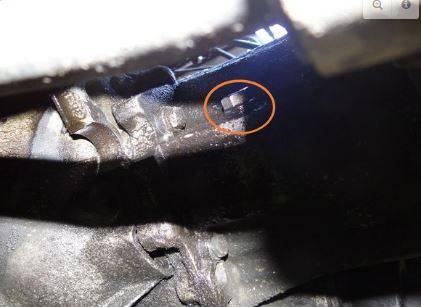

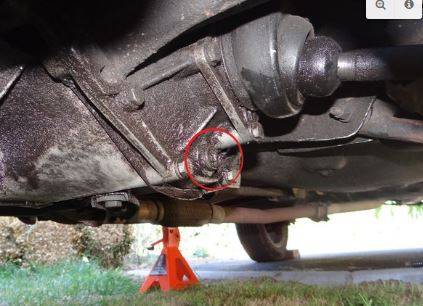

Repérer les visses de purge (image 2) et de remplissage (image 3)

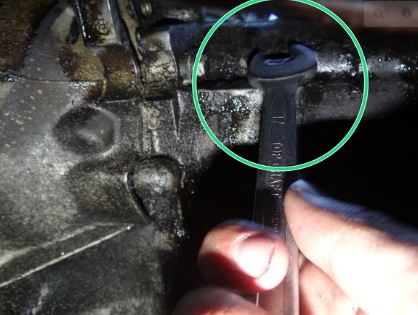

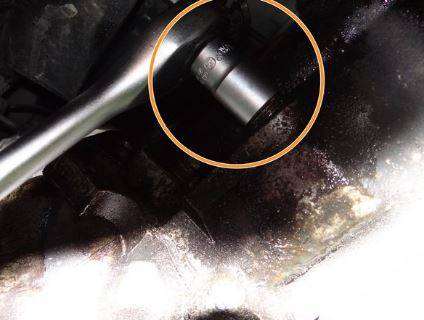

Dévisser le bouchon de remplissage qui se situe sur le côté droit de la boite (Douille de 17)

Etape 4 : Dévisser de bouchon de vidange.

Etape 5 :Dévisser le bouchon de vidange.

  • Dévisser le bouchon de vidange

  • L’utilisation d’une clé dynamométrique rends la manipulation plus facile (Assurez vous que votre clé soit prévu pour le desserrage)



  • Déposer le bouchon pour laisser s’écouler l’huile

Etape 6 : Nettoyer le bouchon.

d1
d2
d1
d2
previous arrow
next arrow


Etape 6 : Revisser le bouchon jusqu'au blocage.

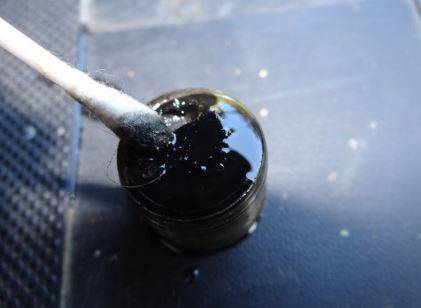

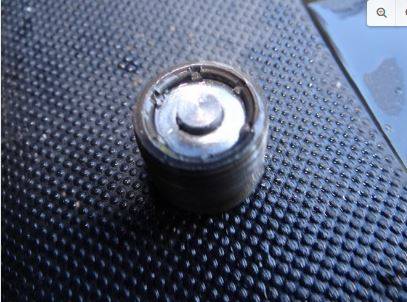

  • Nettoyer le bouchon de vidange à l’aide d’un coton-tige

Etape 7 :Insérer le tuyau

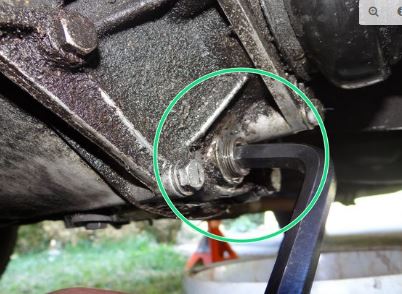

Revisser le bouchon jusqu’au blocage avec une clé 6 pans 12mm

f1
f2
f3
f1
f2
f3
previous arrow
next arrow


Etape 8: Remplir la boite.

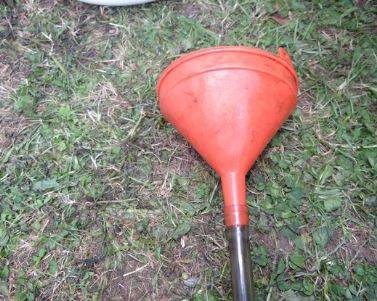

  • Brancher un tuyau à un entonnoir
  •
  •

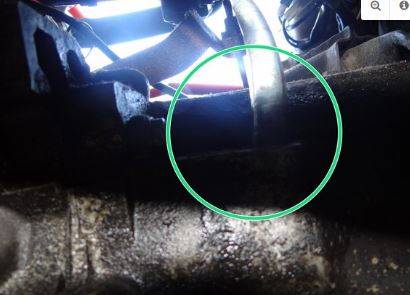

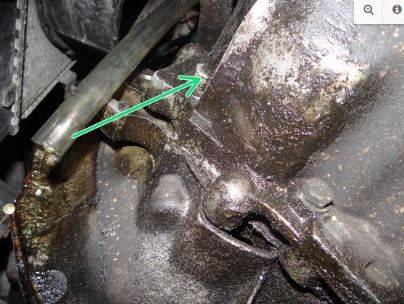

  • Insérer le tuyau dans le trou de remplissage (Il se trouve sur la face avant de la boîte)

Etape 9 : Fermer le bouchon de remplissage.

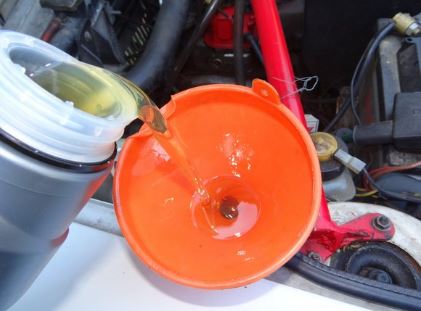

  • Remplir par petites doses, quand la boîte est pleine elle se met à déborder, dès que ce stade est atteint, reboucher rapidement






Revisser le bouchon de remplissage
