Changer la jauge de niveau et durite de reservoir sur Autobianchi A112 & Fiat 127

Changer la jauge et durite de reservoir sur A112 & 127

Ce tutoriel vous aide à réaliser le remplacement de votre durite (Goulotte/reservoir) et jauge de niveau du réservoir sur Fiat 127 et Autobianchi A112

Difficulté :

Etapes :

9

                                    Temps nécessaire :

02h00

Budget :

20€

Autobianchi A112 Abarth Junior LX Elite

Fiat 127

  1. Fuite / Durite craquelée
  2. Jauge de niveau d’essence ne fonctionne pas

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Mettre le véhicule sur chandelles.



  •
  • Soulever le véhicule puis le mettre sur chandelles
    •

Etape 2 : Débrancher la jauge du réservoir.

Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (18)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (10)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (3)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (18)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (10)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (3)
previous arrow
next arrow

  •

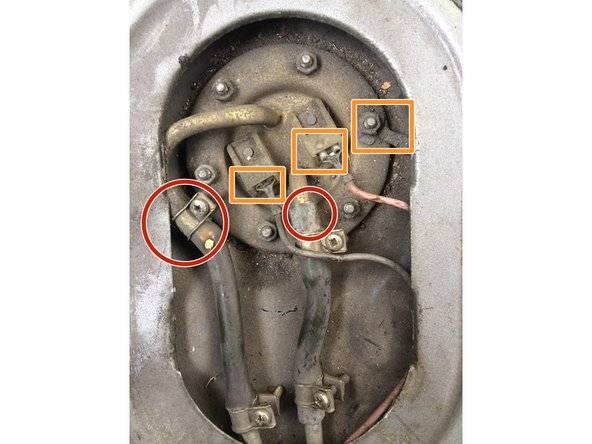

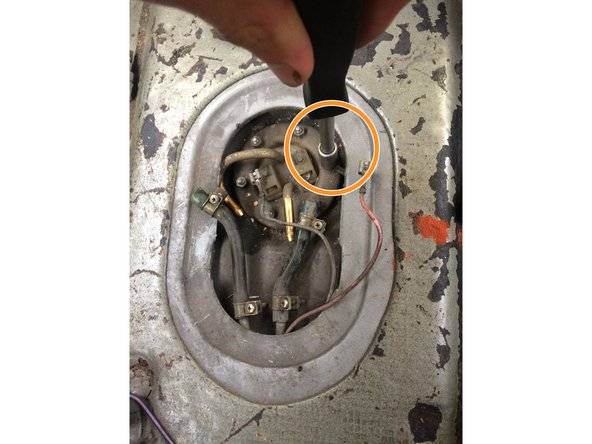

    • Déposer les sièges arrière pour avoir accès à la jauge du reservoire de carburant


    •

      Débrancher les durites d’essence


    •

      Débrancher le câblage électrique de cette même jauge

Etape 3 : Sortir le réservoir. 1/2

Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (6)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (14)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (12)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (6)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (14)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (12)
previous arrow
next arrow

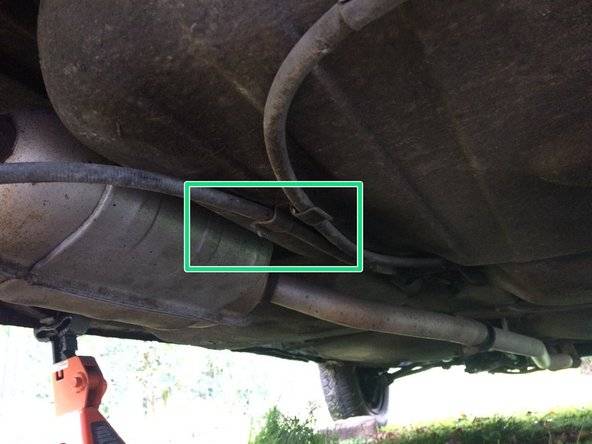

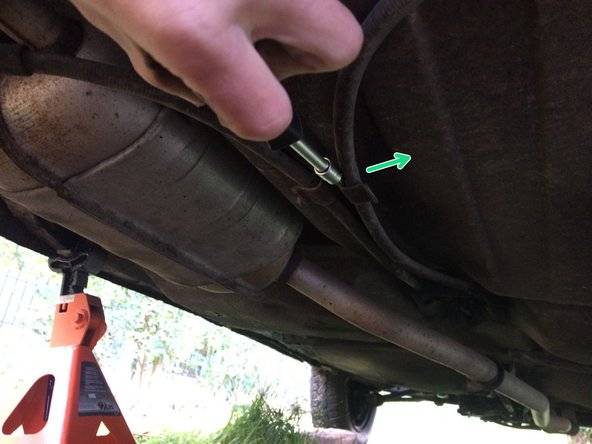

    • Déclipser les durites de freinage de leurs logements


    •

      Desserrer les circlipses de la goulotte durite)

  •

Etape 4 : Sortir le reservoir. 2/2

Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (9)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (19)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (13)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (9)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (19)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (13)
previous arrow
next arrow



    • Desserrer les 4 écrous du réservoir


    •

      Débrancher la durite de mise a l’air (verte)


    •

      Tirer sur le réservoir afin de sortir la durite (goulotte) pour déloger le réservoir

  •

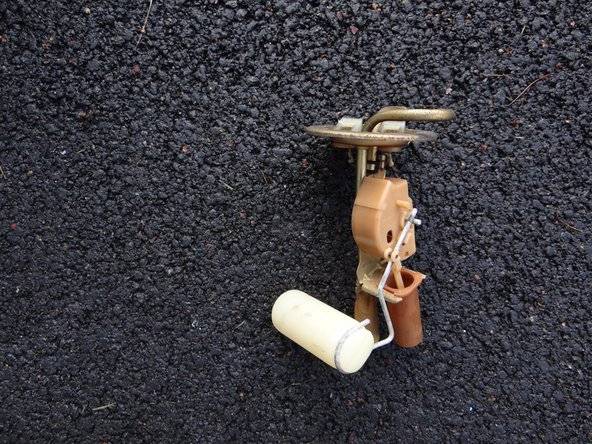

Etape 5 : Déposer la jauge de carburant.

Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (4)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (20)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (4)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (20)
previous arrow
next arrow

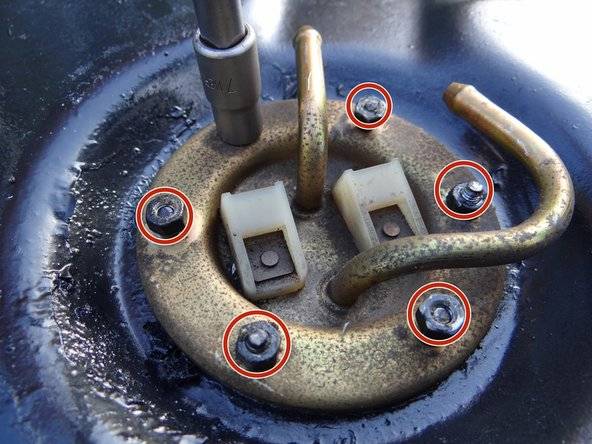

-Desserrer les écrous puis tirer vers le haut pour le retirer

-Une fois le réservoir sortie, vous pouvez en profiter pour le nettoyer (anti-rouille phosphatant)



Procéder de la même façon lors du remplacement de la pièce

    •

Etape 6 : Pose du reservoir & changement de durite.

Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (11)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (13)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (7)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (11)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (13)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (7)
previous arrow
next arrow

Etape 7 : Fixer le réservoir.

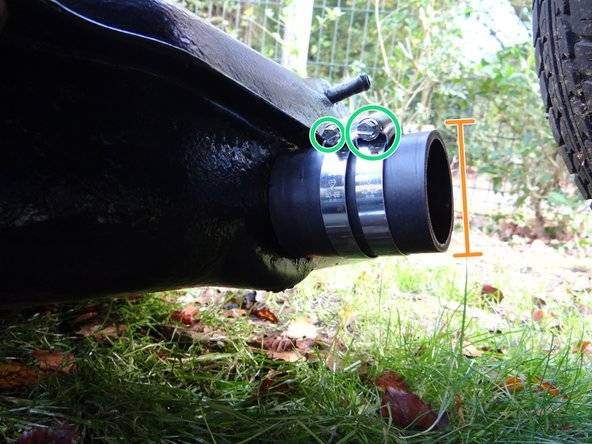

    • Remplacer la durite par une durite de 51mm ESSENCE (Sélectionner la taille 51mm) Il faudra la recouper (cela revient moins cher)


    •

      Positionner la nouvelle durite sur la goulotte avec ces 2 circlips


    •

      Positionner le réservoirs en biais afin de pouvoir enfoncer la durite dans le réservoir

  •
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (12)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (9)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (2)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (12)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (9)
Réparation reservoir Durite et jauge de niveau Autobianchi Lancia A112 tuto Tutoriel le hangar du nord (2)
previous arrow
next arrow

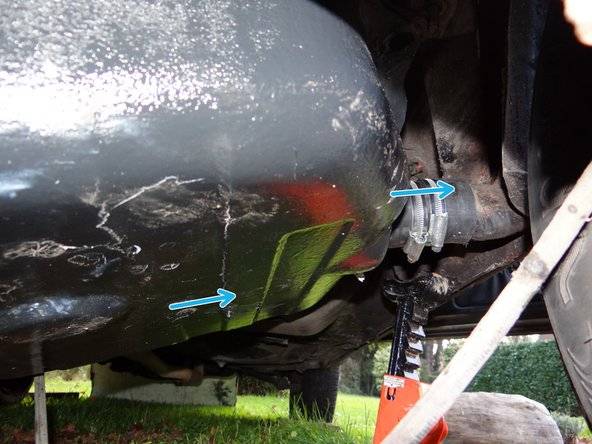

Etape 8 : Installer le réservoir.



    • Serrer les circlips de la nouvelle durite


    •

      Serrer les 4 écrous du réservoirs


    •

      Positionner les durites de freins dans leurs logements

  •



Replacer la durite de mise a l’air
  •

Etape 9 : Contrôler les fuites.



  • Remplir le réservoir pour vérifier le montage et contrôler si fuite il y a.

  •
