Changer la bobine d’allumage sur Autobianchi A112 et Fiat 127

Changer la bobine d'allumage sur Autobianchi A112 et Fiat 127

Ce tutoriel vous aide à réaliser le remplacement d’une batterie sur votre citroën C3 Phase 1 (2002-2009)

Difficulté :

Etapes :

9

                                    Temps nécessaire :

00h20

Budget :

15€

  • Autobianchi A112 3/5 portes 1.0 Abarth (1969 – 1986) 51kW
  • Autobianchi A112 3/5 portes 0.9 Junior (1969 – 1986) 31kW
  • Autobianchi A112 3/5 portes 1.0 E,Elite,LX (1969 – 1986) 35kW
  • Autobianchi A112 3/5 portes 0.9 E (1969 – 1986) 34kW
  • Lancia A112 3/5 portes 1.0 Abarth (1978 – 1986) 51kW
  • Autobianchi A112 3/5 portes 1.0 Abarth (1969 – 1986) 43kW
  • Lancia A112 3/5 portes 0.9 Junior (1978 – 1986) 29kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 33kW
  • Autobianchi A112 3/5 portes 0.9 (1969 – 1986) 32kW
  • Lancia A112 3/5 portes 1.0 LX (1978 – 1986) 35kW
  • Fiat 127
  1. Le moteur ne démarre pas.
  2. Le véhicule a des ratés d’allumage.
  3. Mauvaise accélération ou perte de puissance.
  4. La bobine suinte de l’huile.

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Ouvrir le capot moteur.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (15)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (9)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (15)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (9)
previous arrow
next arrow



  • Ouvrir le capot moteur.

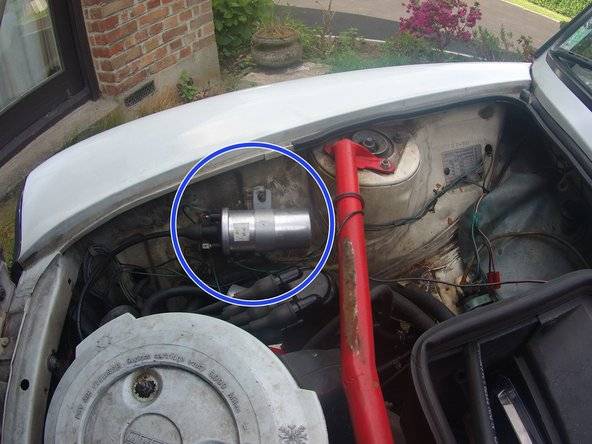

Etape 2 : Emplacement de la bobine.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (37)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (37)
previous arrow
next arrow

  • La bobine se trouve à droite du compartiment moteur.

  •

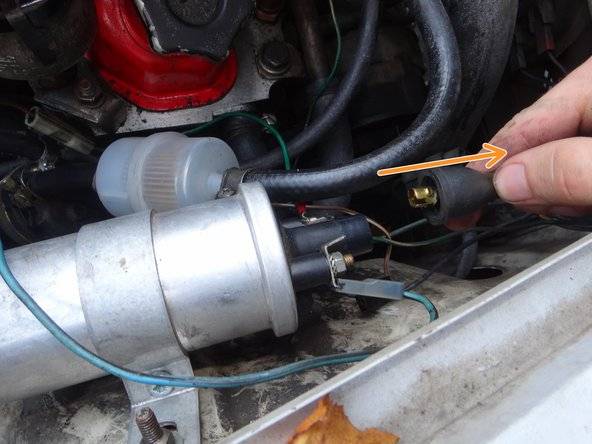

Etape 3 : Déposer la bobine. 1/2

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (14)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (17)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (14)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (17)
previous arrow
next arrow

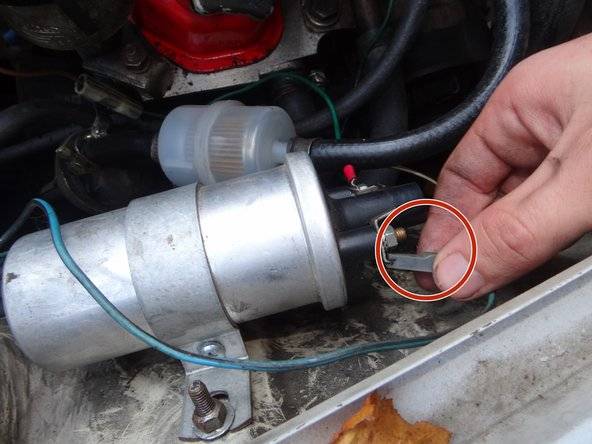

Etape 4 : Déposer la bobine. 2/2

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (8)

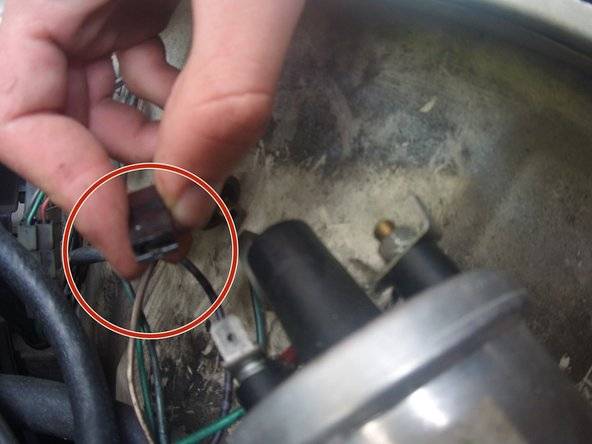

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (31)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (8)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (31)
previous arrow
next arrow

    • Débrancher les connectiques.

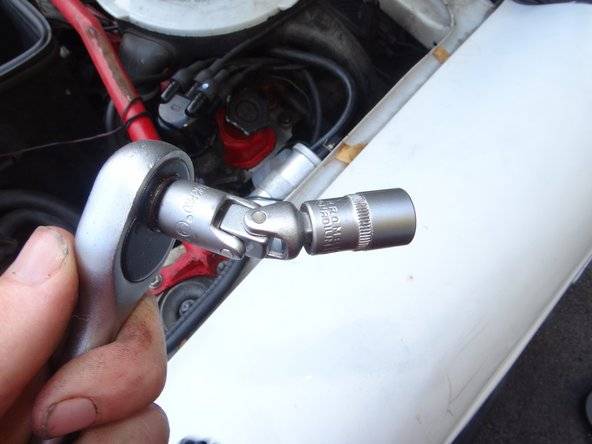

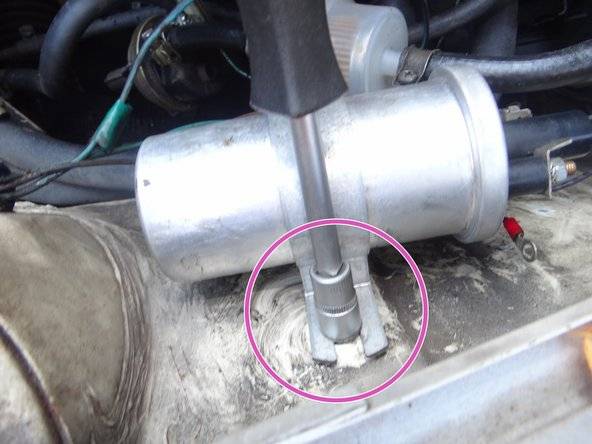

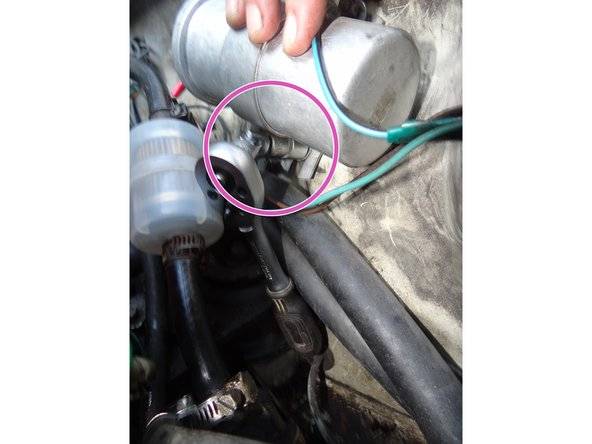

Etape 5 : Séparer la bobine de la caisse.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (46)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (29)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (20)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (46)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (29)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (20)
previous arrow
next arrow



  • Utiliser une douille de 10mm avec un embout flexible afin d’enlever les deux fixation.

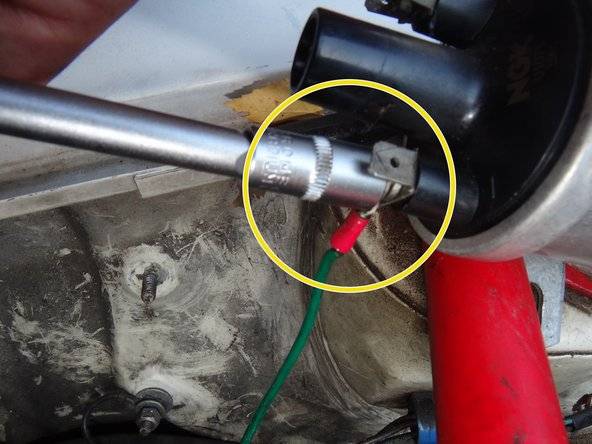

Etape 6 : Débrancher les cosses et vérifier les pièces.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (5)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (49)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (5)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (49)
previous arrow
next arrow





  • Débrancher le connectique a l’aide d’une douille de 8mm.


  •

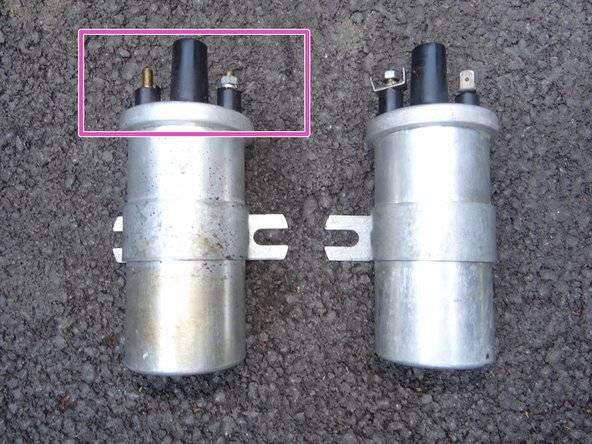

    Comparer les deux bobines d’allumage. (Il se peut que la partie noir de la bobine “tourne” si elle est défectueuse)

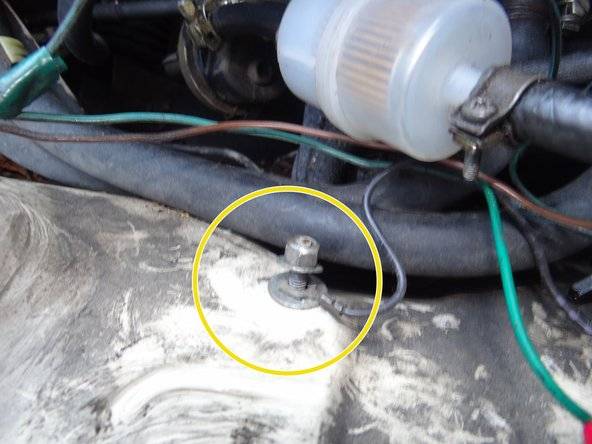

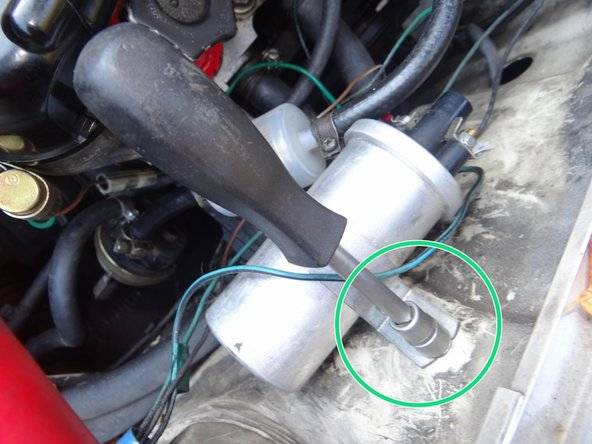

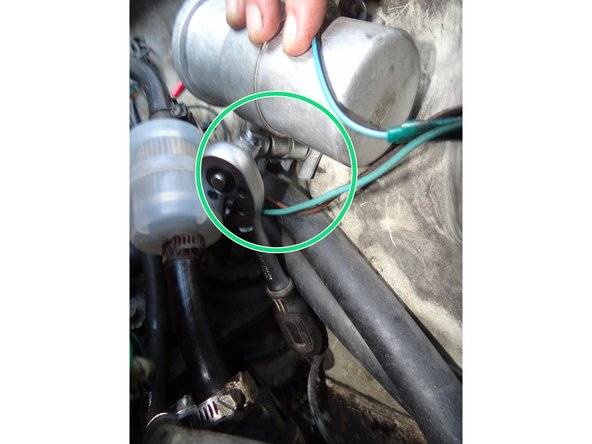

Etape 7 : Installer la nouvelle bobine.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (18)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (4)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (13)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (18)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (4)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (13)
previous arrow
next arrow





    • Insérer la pâte de fixation entre le boulon et la rondelle.


    •

      Serrer les deux boulons de fixation avec une douille de 10mm.

  •

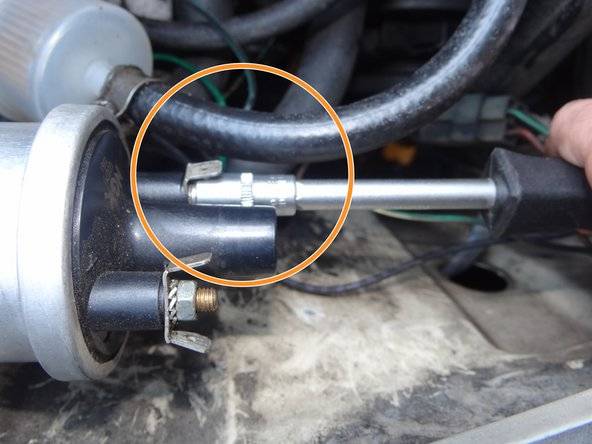

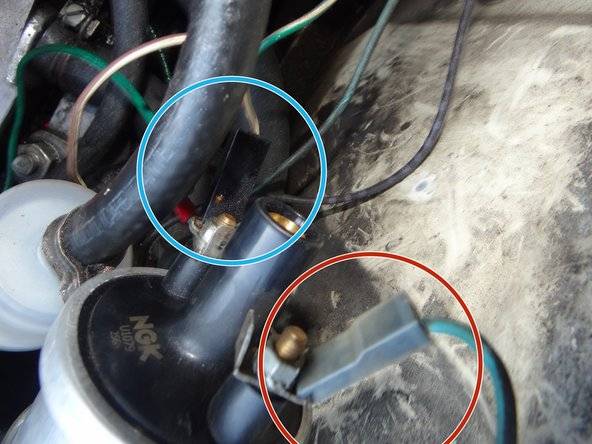

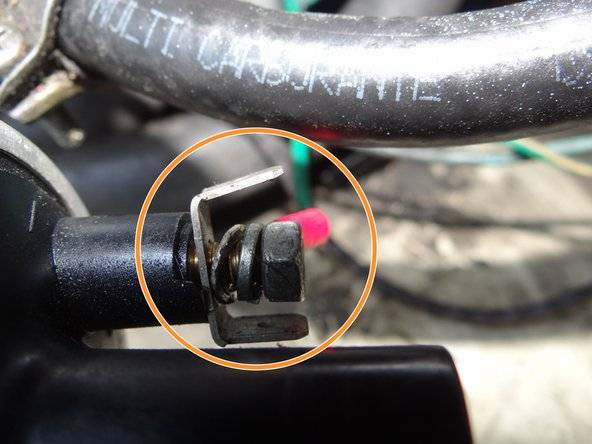

Etape 8 : Brancher les cosses.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (3)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (36)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (19)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (3)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (36)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (19)
previous arrow
next arrow







  • Positionner le connectique vert sur la fixation du bas.


  •

    Brancher les deux conectiques sur leurs pate de fixation


  •

    Noir= BAS


  •

    Vert=HAUT

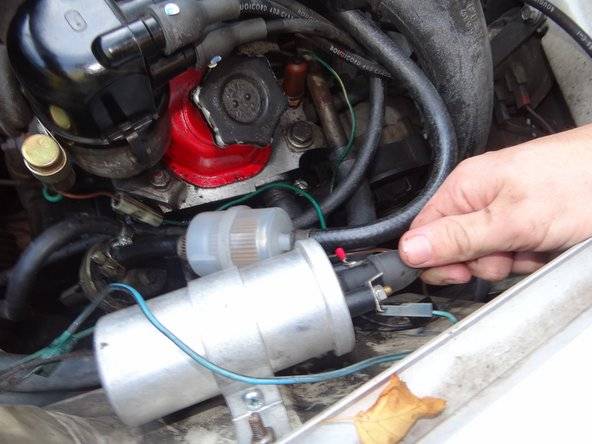

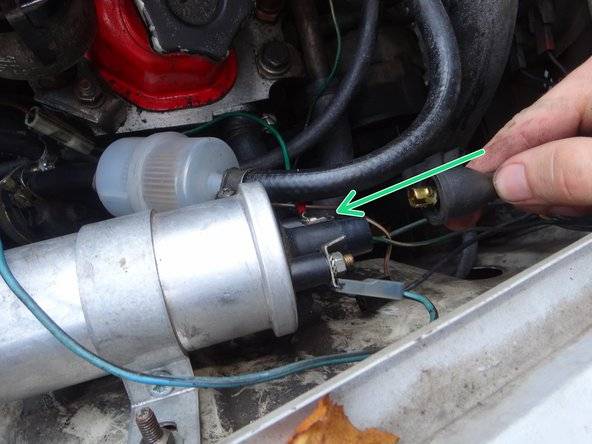

Etape 9 : Brancher le faisceau d'allumage.

Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (24)
Changer la bobine d’allumage sur Autobianchi A112 fiat 127 (7)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (24)
Changer la bobine d'allumage sur Autobianchi A112 fiat 127 (7)
previous arrow
next arrow






  •
5 1 vote
Bravo ! Votre voiture est réparée ! Notez le tutoriel !
