Réparer la commande de levier de vitesse sur Autobianchi A112 et Fiat 127

Réparer la tringlerie de boite sur Autobianchi A112 et Fiat 127/128
(Levier de vitesse)

Difficulté :

Etapes :

7

                                    Temps nécessaire :

00h30

Budget :

5€

Autobianchi A112 Abarth Junior LX Elite Fiat 127

Autobianchi A112 toutes
Fiat 128 toutes
Fiat 127 toutes
Fiat Barchetta  1.8 (16V) Toutes
Fiat Bravo 1.4
Fita Brava 1.4
Fiat Bravo gamma 98  1.6 , 1.8 , 1.8GT , 2.0HGT
Fiat Brava gamma 98  1.6 , 1.8 , 1.8GT , 2.0HGT
Fiat Coupe 1.8  16V , 2.0 16V
Fiat Panda Toutes
Fiat Regata 100S , Toutes Diesel
Fiat Ritmo 1.1, 1.3, 1.5, D, TD (FL85)
Fiat Tempra Toutes
Fiat Tipo Toutes
Fiat Uno Toutes

‎ABARTH 4058800|ABARTH 4216642|ABARTH 4216937|ABARTH 4259848|ABARTH 5945788|ABARTH 60806087|ABARTH 82415465|ALFAROMEO 4058800|ALFAROMEO 4259848|ALFAROMEO 60806087|ALFAROMEO 82415465|CHRYSLER 4058800|CHRYSLER 4216642|CHRYSLER 4216937|CHRYSLER 4259848|CHRYSLER 5945788|CHRYSLER 60806087|CHRYSLER 82415465|FIAT 4058800|FIAT 4216642|FIAT 4216937|FIAT 4259848|FIAT 5945788|FIAT 60806087|FIAT 82415465|INNOCENTI 4058800|INNOCENTI 4216642|INNOCENTI 4216937|INNOCENTI 4259848|INNOCENTI 5945788|INNOCENTI 60806087|INNOCENTI 82415465|JEEP 4058800|JEEP 4216642|JEEP 4216937|JEEP 4259848|JEEP 5945788|JEEP 60806087|JEEP 82415465|LANCIA 4058800|LANCIA 4216642|LANCIA 4216937|LANCIA 4259848|LANCIA 5945788|LANCIA 60806087|LANCIA 82415465

  1. Impossible de passer les vitesses.
  2. Levier de vitesses flou et imprécis.

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

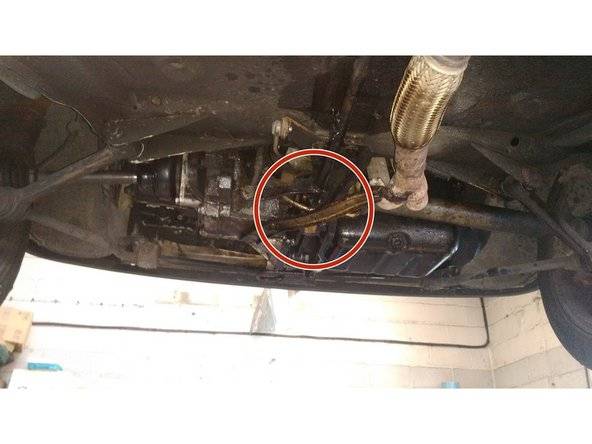

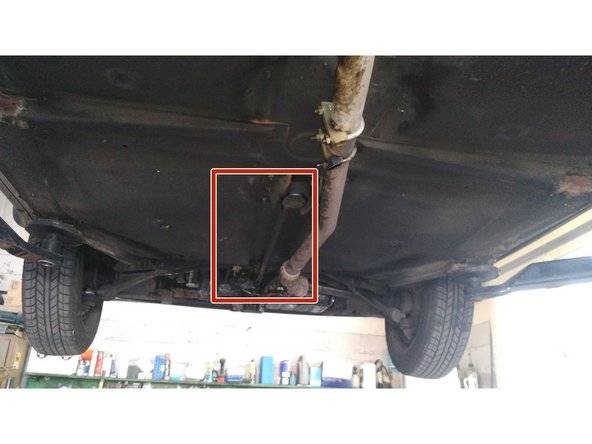

Etape 1 : Emplacement Jonction Levier/Tringlerie.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (2)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (14)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (20)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (2)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (14)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (20)
previous arrow
next arrow

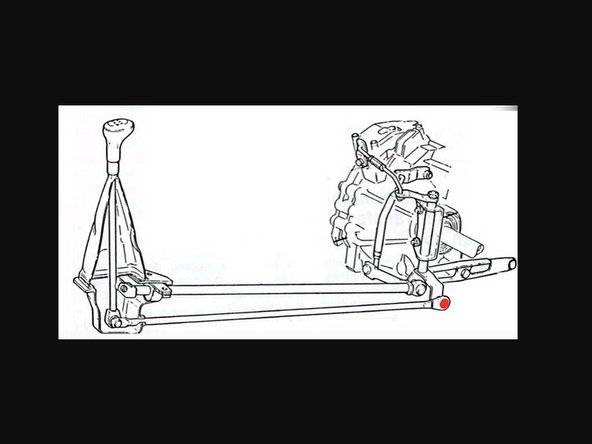

  • La pièce en rouge est à remplacer

  •

Etape 2 : Identification de la panne.

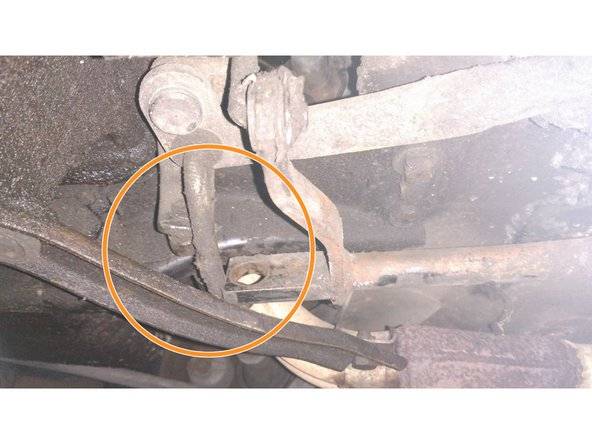

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (10)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (17)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (10)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (17)
previous arrow
next arrow

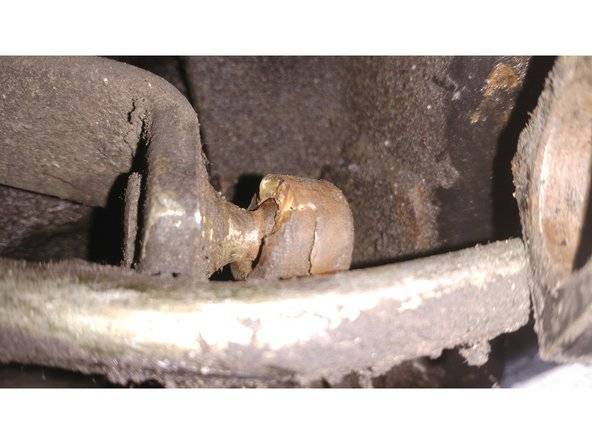

  • Lorsque vous ne pouvez plus passer les vitesses. Le moteur reste bloqué sur une vitesse… Il peut s’agit d’une bague en caoutchouc usé.


  •

    Vous pouvez donc acheter un kit de réfection. Amazon propose un kit pour les Fiat 127 mais les A112 ayant la même boîte et le même moteur, il est donc compatible.

  • Référence : Kit Changement de Vitesse A112

Etape 3 : Mise en sécurité.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (9)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (19)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (16)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (9)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (19)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (16)
previous arrow
next arrow

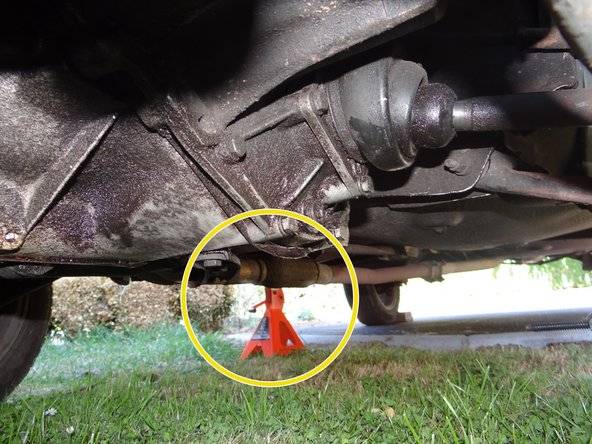

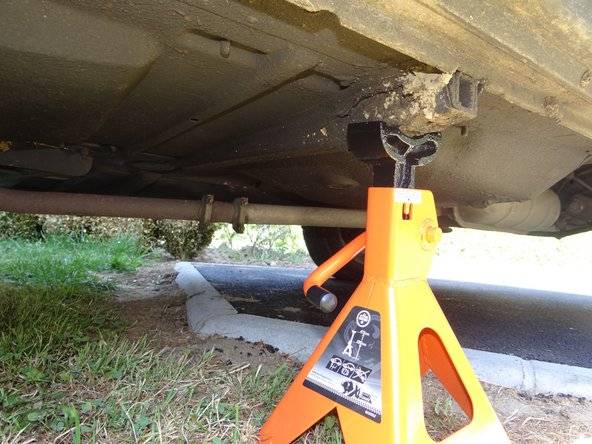

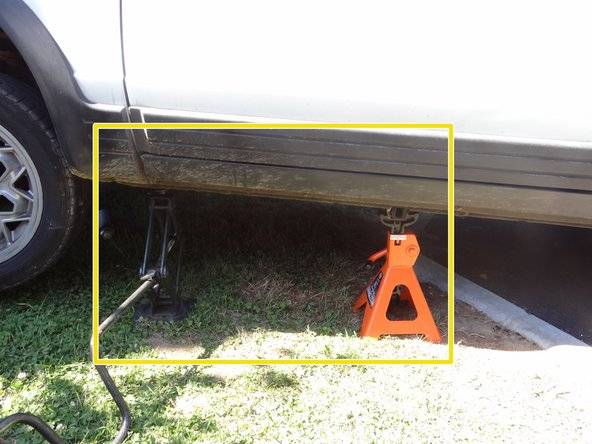

    • Soulever la voiture afin d’accéder plus facilement à la zone de travaille.


    •

      L’utilisation de chandelle est nécessaire afin de réaliser l’opération en sécurité

  •

Etape 4 : Dépose de l'ancienne bague.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (7)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (13)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (7)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (13)
previous arrow
next arrow

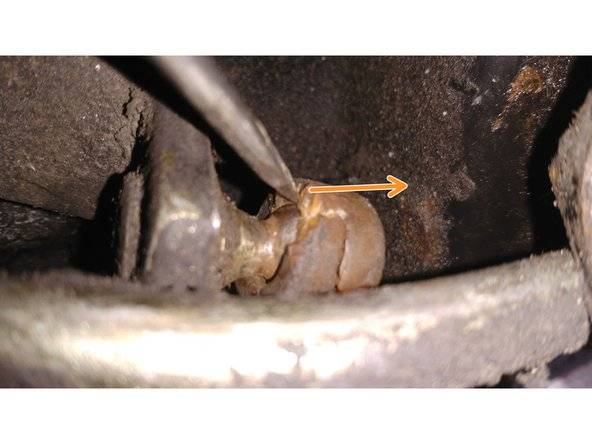

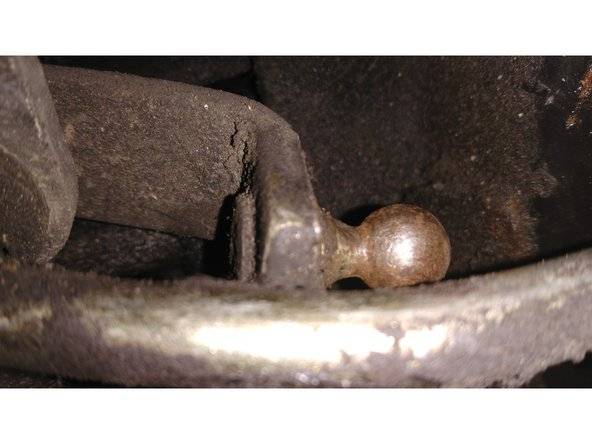

    • La bague en caoutchouc se trouve entre le bras venant du levier de vitesse et la tringlerie (coté moteur)


    •

      Retirer l’ancienne bague en caoutchouc a l’aide d’une pince ou d’un tournevis plat.

  •

Etape 5 : Pose de la nouvelle bague.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (15)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (12)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (1)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (15)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (12)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (1)
previous arrow
next arrow

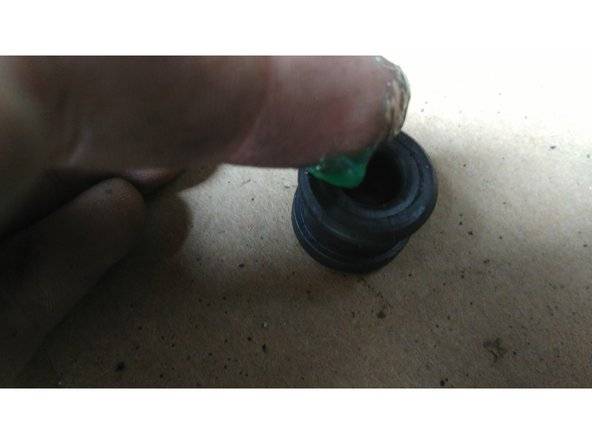

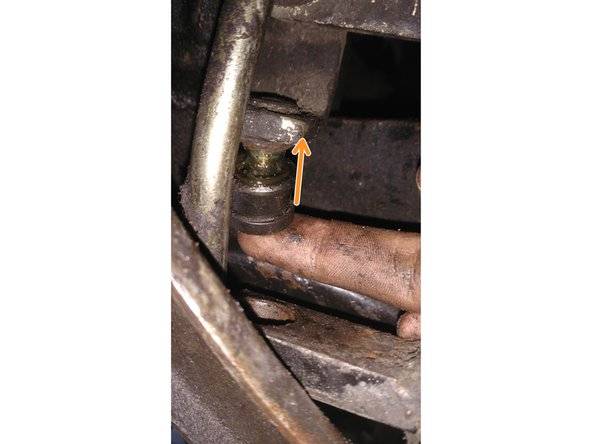

  • Installé la nouvelle bague en la clipsant. (en forçant légèrement) sur la boule.


  •

    Vous pouvez éventuellement graisser l’intérieur de la bague pour plus de facilitée.

  •

Etape 6 : Clipser le bras levier.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (8)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (5)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (4)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (8)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (5)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (4)
previous arrow
next arrow

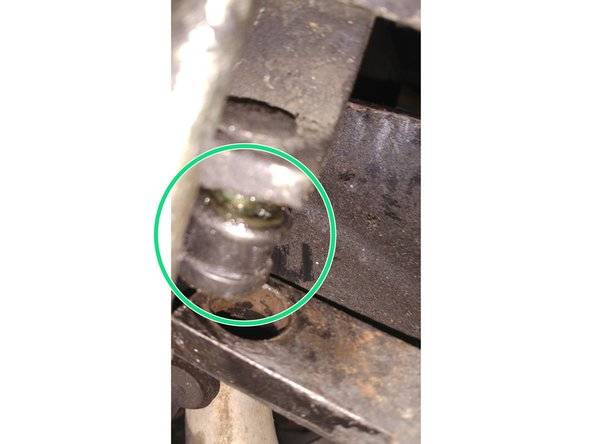

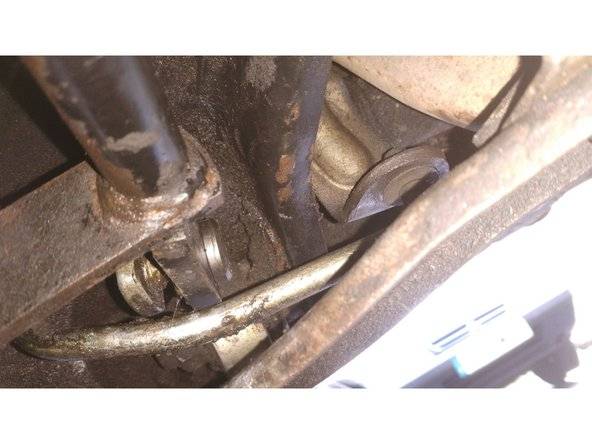

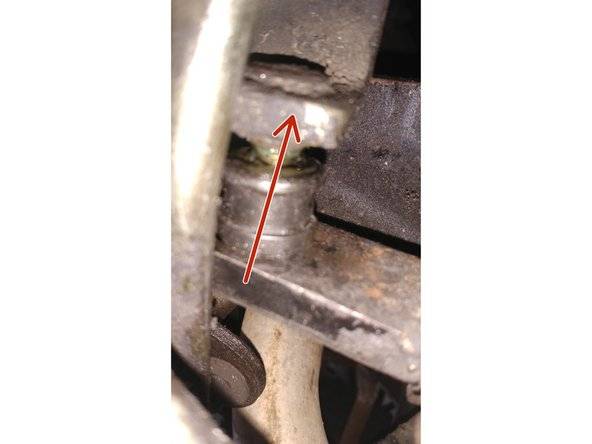

Clipser le bras du levier de vitesse sur la nouvelle bague. Vous pouvez vous aider d’une pince.

Etape 7 : Contrôler les vitesses.

Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (6)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (4)
Autobianchi a112 levier vitesse reparation interieur
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (6)
Réparation Levier Changement De Vitesse sur Autobianchi A112 et fiat 127 (4)
Autobianchi a112 levier vitesse reparation interieur
previous arrow
next arrow

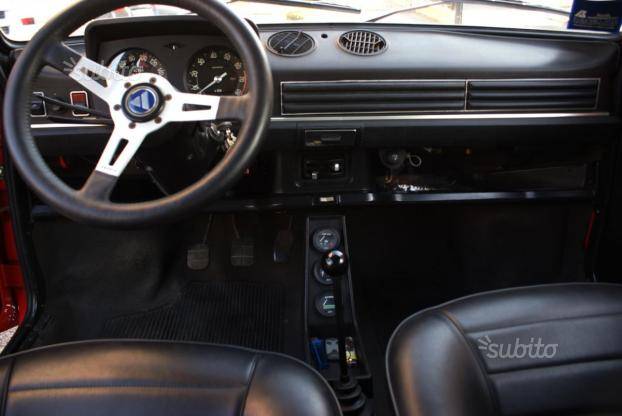

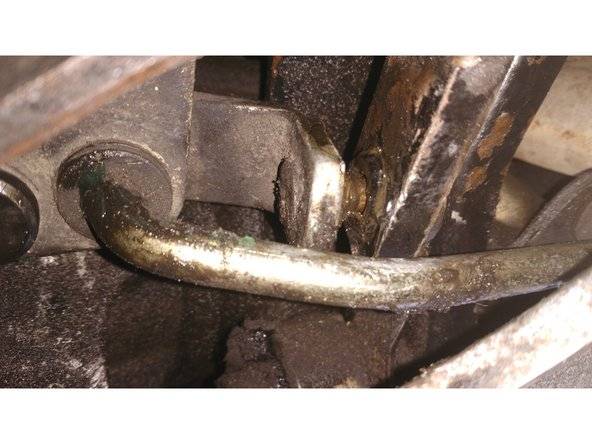

Vérifier que les vitesses passent correctement.
  •
