Changer les vérins de coffre sur Citroën ZX

téléchargement (1)
Français
ech21162044-1
English
langfr-225px-Flag_of_Spain.svg
Español

Changer les vérins de coffre sur Citroën ZX

Tutoriel : Remplacement du contacteur de porte sur une Citroën ZX Break 1.9 D 68cv. Ce Tutoriel est aussi valable pour Peugeot 106, 205 et 306.

Symptômes : Plafonnier ne s’allume pas, pas de signal sonore,

Retrouvez la RTA sur : https://www.revue-technique-auto.fr/LeHangarduNord Code 5% de remise ” LeHangarduNord

Difficulté :

Etapes :

4

                                    Temps nécessaire :

00h12

Budget :

20€

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

Etape 1 : Localiser les vérins de coffre.

Verin de coffre tuto ZX (21)
Verin de coffre tuto ZX (4)
Verin de coffre tuto ZX (18)
Verin de coffre tuto ZX (21)
Verin de coffre tuto ZX (4)
Verin de coffre tuto ZX (18)
previous arrow
next arrow

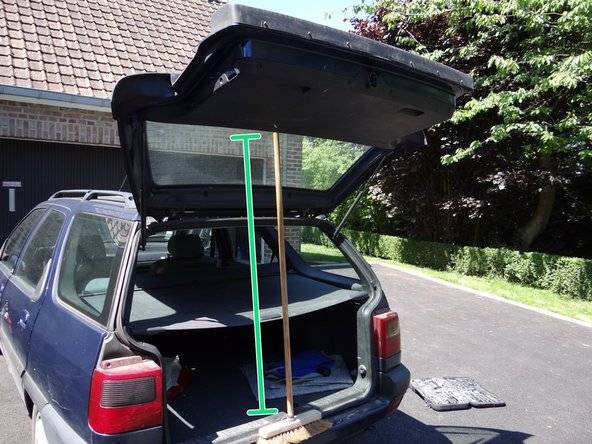

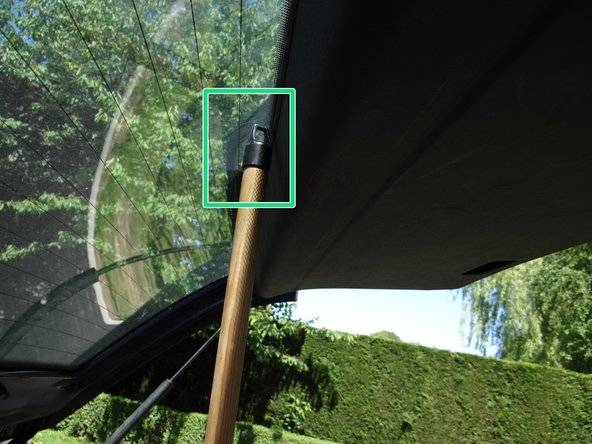

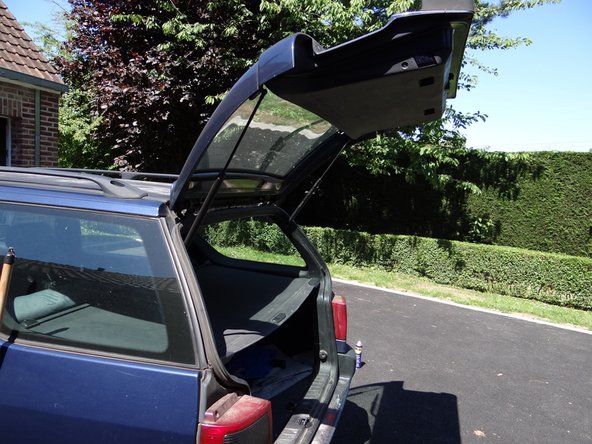

Sécurisé le hayon avec une barre de type balais.

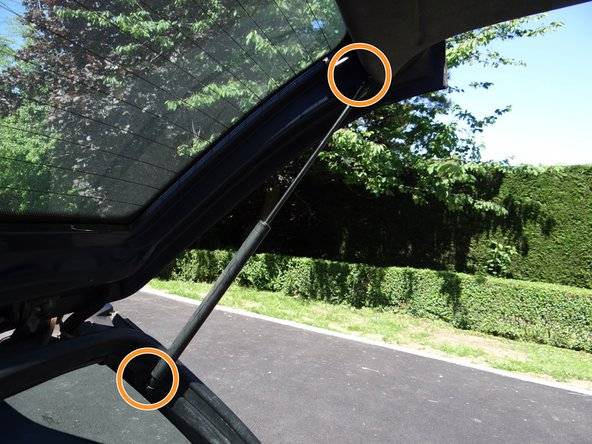

Repérer les attaches des vérins.

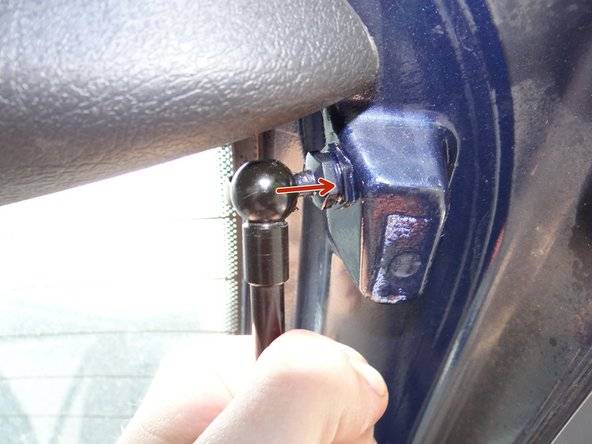

Etape 2 : Déposer la goupille.

Verin de coffre tuto ZX (7)
Verin de coffre tuto ZX (20)
Verin de coffre tuto ZX (7)
Verin de coffre tuto ZX (20)
previous arrow
next arrow

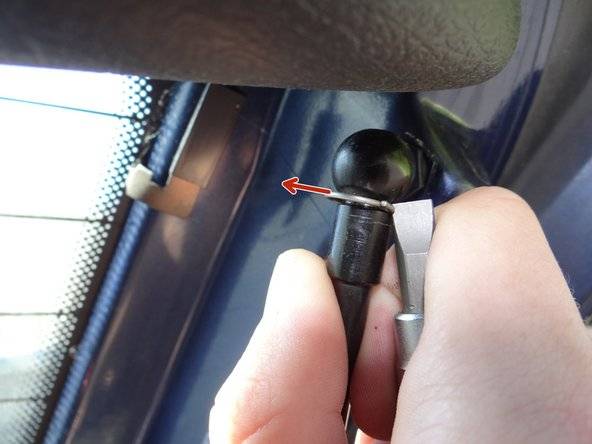

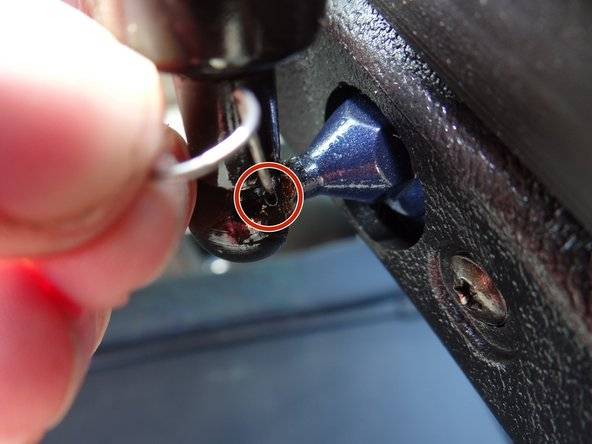

À l’aide d’un tournevis plat soulever puis retirer l’attache.

Etape 3 : Extraire la partie haute du vérin.

Verin de coffre tuto ZX (5)
Verin de coffre tuto ZX (8)
Verin de coffre tuto ZX (5)
Verin de coffre tuto ZX (8)
previous arrow
next arrow

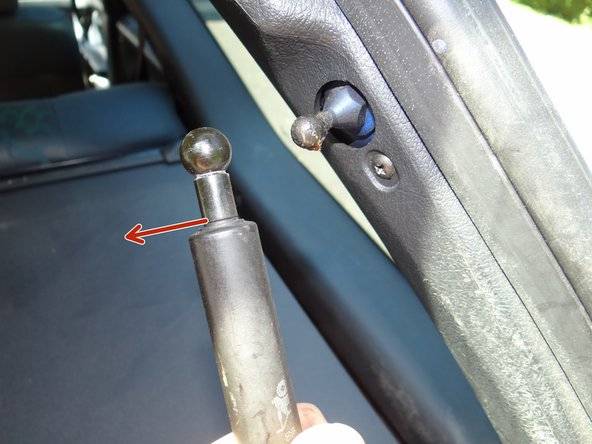

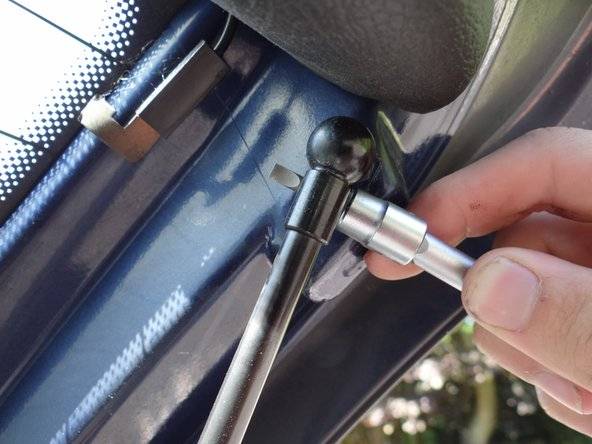

Déclipser la partie haute du vérin en faisant levier avec un tournevis.

Etape 4 : Extraire la partie basse du vérin.

Verin de coffre tuto ZX (20)
Verin de coffre tuto ZX (13)
Verin de coffre tuto ZX (8)
Verin de coffre tuto ZX (20)
Verin de coffre tuto ZX (13)
Verin de coffre tuto ZX (8)
previous arrow
next arrow

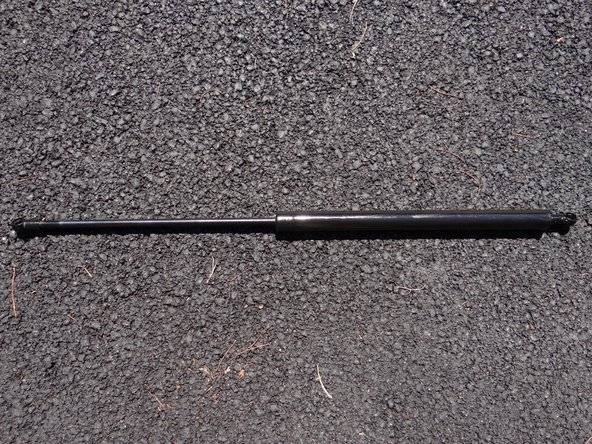

Etape 5 : Comparaison.



  • Pour Extraire la partie basse, suivez les même étape que pour la partie haute.


  •

    A l’aide d’un tournevis plat soulever puis retirer l’attache. Déclipser la partie haute du vérin en faisant levier avec un tournevis.

  •

Verin de coffre tuto ZX (19)
Verin de coffre tuto ZX (15)
Verin de coffre tuto ZX (19)
Verin de coffre tuto ZX (15)
previous arrow
next arrow

Etape 6 : Emboiter la partie basse.

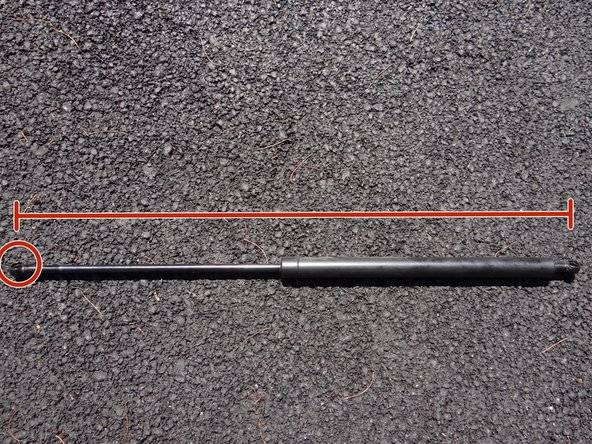

Vérifier la correspondance entre l’ancien et le nouveau vérin de coffre (longueur,attaches).

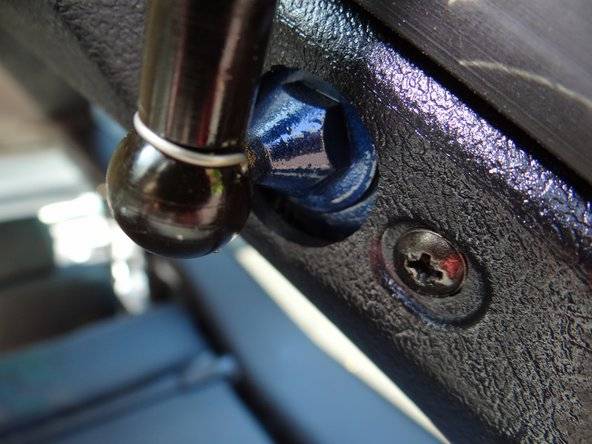

Verin de coffre tuto ZX (16)
Verin de coffre tuto ZX (14)
Verin de coffre tuto ZX (6)
Verin de coffre tuto ZX (16)
Verin de coffre tuto ZX (14)
Verin de coffre tuto ZX (6)
previous arrow
next arrow

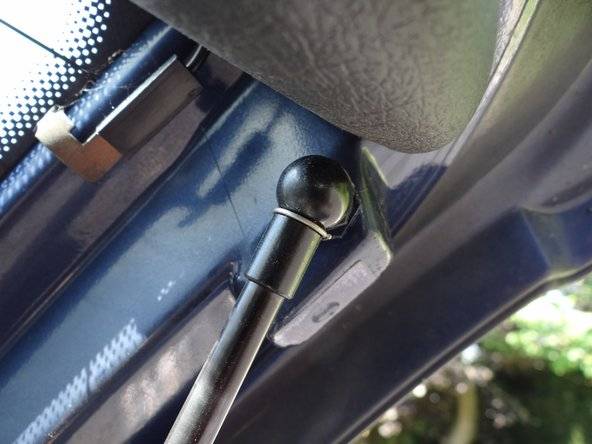

Etape 7 : Clipper la partie haute du vérin.

Emboîter le vérin dans son logement.


  •

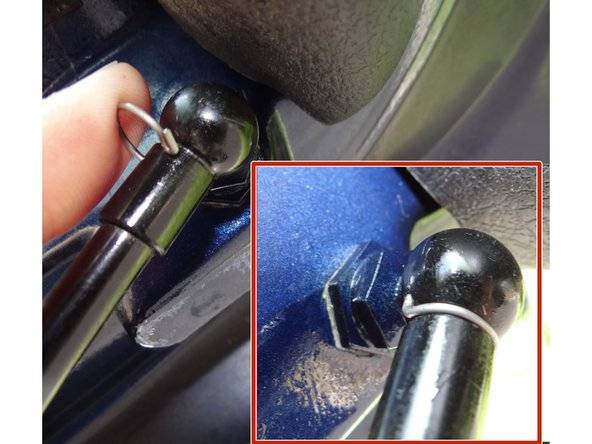

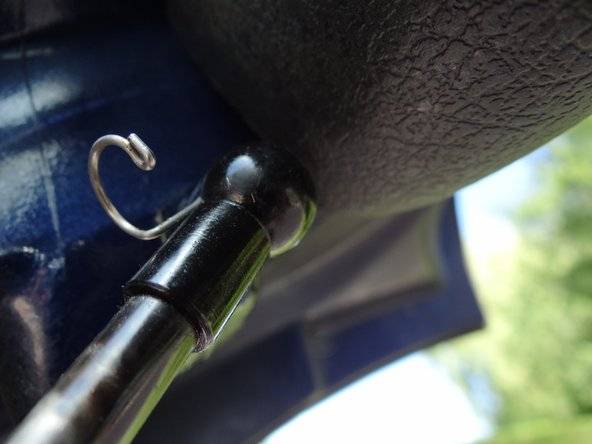

    Mettre la goupille en place en l’insérant dans le troue puis en la clipsant autour du vérin.

  •

Verin de coffre tuto ZX (2)
Verin de coffre tuto ZX (13)
Verin de coffre tuto ZX (1)
Verin de coffre tuto ZX (2)
Verin de coffre tuto ZX (13)
Verin de coffre tuto ZX (1)
previous arrow
next arrow

Etape 8 : Tester le montage.



  • Emboîter la partie haute dans ton logement


  •

    Repositionner et clipser de-nouveau l’attache

  •
Tester le montage puis attaquer l’autre vérin.
  •
