Changer la batterie sur robot Husqvarna 430X, 420, 310, 315 315X...

La batterie de votre robot tondeuse husqvarna Automower 430X ne fonctionne plus ? La batterie a atteint la fin de sa durée de vie et doit être remplacée. La tondeuse peut indiquer le message suivant : “Batterie vide -Message d’erreur Automower” Ce tutoriel est valable sur les modèles Husqvarna.

Difficulté :

Etapes :

Temps nécessaire :

00h15

Budget :

52€

Modèle compatible: (Cliquez pour dérouler)

(Batterie valable sur les modèles suivant : Automower 320 modèles 2013/2014/2015 Automower 330X modèles 2013/2014/2015 Automower 420 modèles 2016/2017/2018/2019 Automower 430 Automower 430X Automower 440 Automower 450X modèle 2018 Automower 520 modèle 2018/2019 Automower 550 AM430X,AM440,AM550 Remplacement de la batterie d’origine: 580 68 33-01 580 68 33-02 580 68 33-03 588 14 64-01 589 58 52-01 589 58 52-02 589 58 57-01

Cliquez pour retrouver les pièces & outillages nécessaires pour le montage.

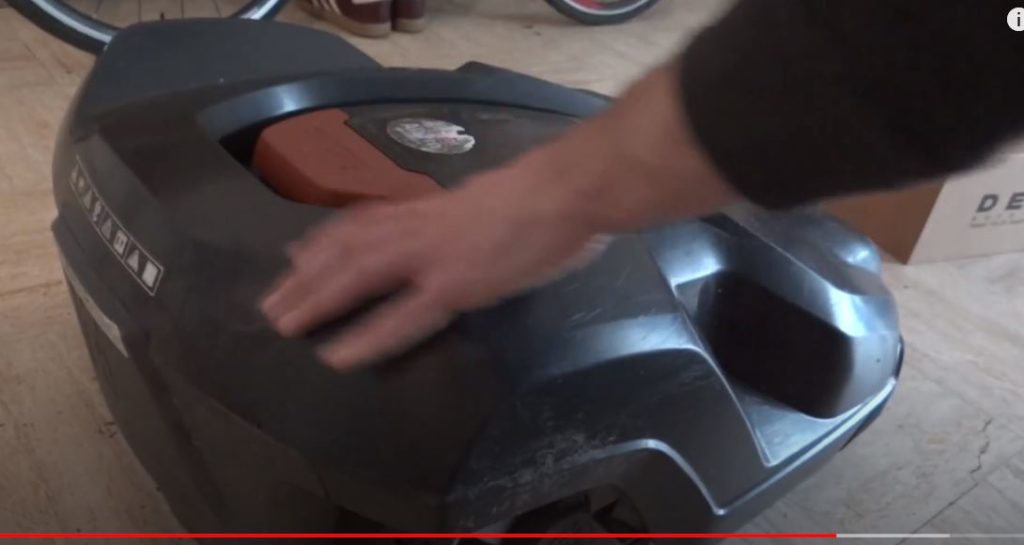

Etape 1 : Eteindre de robot.

Commencez par soulever votre robot pour l’éteindre.

Batterie : https://amzn.to/3jDrE5n

Kit douille Torx : https://amzn.to/3NQG67A

Kit Joint Husqvarna : https://amzn.to/385Hwv1

Etape 2 : Démonter la coque.

Déclipsez les 4 fixations de la coque.

Soulevez la coque avec précaution pour ne pas endommager les connectiques.

Etape 3 : Déposer le dessus. 1/2

Vous pouvez désormais déposer les 14 vis à l’aide d’un embout torx.

Etape 4 : Déposer le dessus. 2/2

Soulevez ensuite le dessus du robot afin d’accéder à la batterie.

Etape 5 : Retirer la batterie. 1/2

Retirez la batterie. Elle est fixée par 3 vis torx.

Etape 6 : Retirer la batterie. 2/2

Débranchez ensuite la connectique de la batterie puis retirez-la.

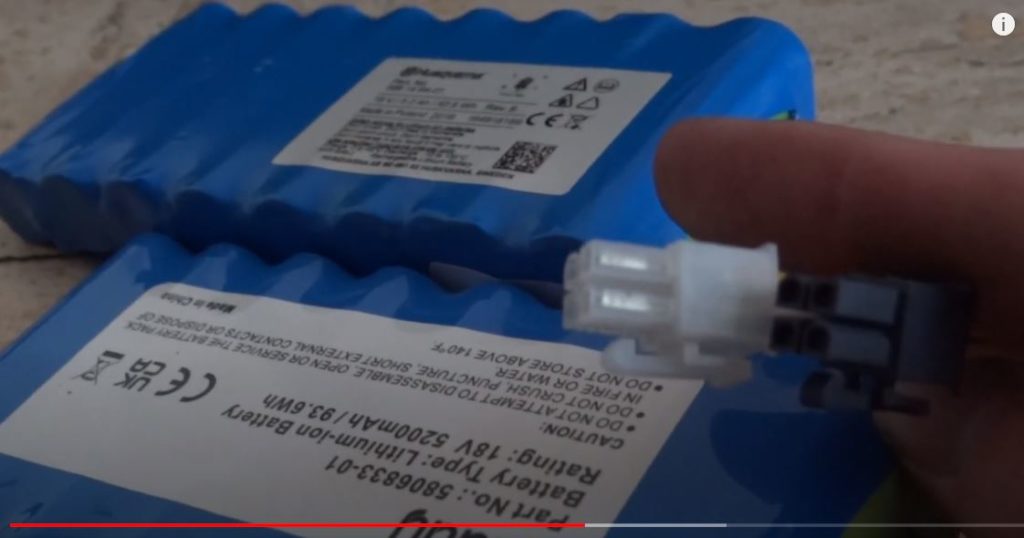

Etape 7 : Correspondance.

BATTERIE

pour robot Husqvarna

Acheter

Comparez et vérifiez la compatibilité des batteries (Forme, Capacité, Connectique).
Vous trouverez la référence de la batterie ici.

Etape 8 : Installer la batterie . 1/2

Installez la nouvelle batterie puis branchez-la sur la borne A.

Etape 9 : Installer la batterie 2/2.

Fixez les 3 vis du capot de maintien.

Etape 10 : Fixer la partie superieur.

Une fois la batterie installée, positionnez le dessus du robot puis fixez le.

Nous vous conseillons de remplacer le joint pour garantir une étanchéité parfaite. (Joint disponible ICI)

Etape 11 : Fixer la coque.

Clipsez à nouveau la coque du robot.

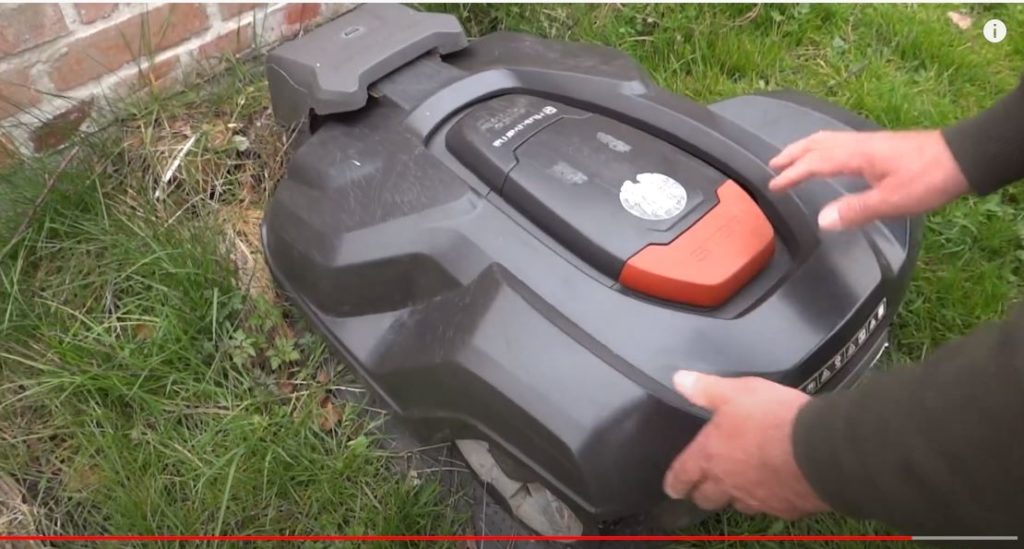

Etape 12 : Démarrage.

Placez le robot sur son socle de charge. Il devrait se mettre en route automatiquement lorsque la batterie sera à pleine charge.

Partner Programme Amazon : Les liens affiliés permettent de faire vivre la chaine. Amazon me rémunère en diminuant sa marge produit.

Découvrez nos autres tutoriels sur Robot Tondeuse Husqvarna comme le remplacement des lames, du roulement et plateau de coupe ou bien du soufflet de coupe.

NOS PRODUITS FAVORIS

Miady Batterie (5200mAh 18V) Compatible avec Husqvarna Automower 320 330X 420 430 430X 440 450X 520 550 remplace 580 68 33-01

Compatible avec Husqvarna Automower 320 (2013/2014/2015), 330X(2013/2014/2015), 420(2016/2017/2018/2019), 430, 430X, 440, 450X(2018), 520(2018/2019), 550，AM430X,AM440,AM550

Remplace les batteries d’origine : 580 68 33-01, 580 68 33-02, 580 68 33-03, 588 14 64-01, 589 58 52-01, 589 58 52-02, 589 58. 57-01 .

4 4 votes

Bravo ! Votre voiture est réparée ! Notez le tutoriel !

4 Comments

Newest

Oldest Most Voted

Inline Feedbacks

View all comments

Galmiche

1 year ago

tres bien
very well
bravo

Author

MARTIN VERNIER

Reply to Galmiche

Merci pour votre retour 🙂

Varnier Samuel

Bonjour
Suite au changement de la batterie sur 430 X , elle affiche “pb batterie temporaire” et lorsqu’elle va sur sa base , elle ne charge pas : solution ?

Martin@lehangardunord.com

Reply to Varnier Samuel

Bonjour Samuel,
Dans ce cas ce n’est peut-être pas la batterie. La base affiche bien une led de couleur verte ?
Nous vous invitons à tester avec un multimètre en mesurant :
– la tension (voltage) aux bornes de la batterie (Ancienne et nouvelle)
– la tension aux bornes de la carte mère avec la batterie branchée
