Remplacer les supports moteurs supérieurs sur Peugeot 205

Remplacer les supports moteurs supérieurs sur une Peugeot 205

Suivez ce tutoriel photo ou vidéo afin de changer vos supports moteurs sur votre 205

Difficulté :

Etapes :

13

                                    Temps nécessaire :

00:03:00

Budget :

45€

  • PEUGEOT 205 XA/XAD Van (Année de construction 02.1983 – 07.1987, 60 CH, Essence)
  • PEUGEOT 205 I 3/5 portes (Année de construction 02.1983 – 10.1987, 102 – 128 CH, Essence)
  • PEUGEOT 205 Cabriolet (Année de construction 04.1986 – 12.1994, 60 – 125 CH, Essence)
  • PEUGEOT 205 II 3/5 portes (Année de construction 01.1987 – 09.1998, 60 – 128 CH, Essence)
  • PEUGEOT 309 I 3/5 portes (Année de construction 10.1985 – 08.1989, 113 – 131 CH, Essence)
  • PEUGEOT 309 II 3/5 portes (Année de construction 07.1989 – 12.1993, 98 – 158 CH, Essence)
  • PEUGEOT 405 I Berline (15B) (Année de construction 06.1987 – 12.1992, 95 – 158 CH, Essence)
  • PEUGEOT 405 I Break (15E) (Année de construction 06.1987 – 07.1992, 105 – 158 CH, Essence)
  • PEUGEOT 505 Berline (Année de construction 06.1986 – 12.1993, 143 CH, Essence)
  • PEUGEOT Boxer Minibus (230) (Année de construction 03.1994 – 04.2002, 109 CH, Essence)
  • PEUGEOT Boxer Minibus (244) (Année de construction 12.2001 – …, 110 CH, Essence, Essence / gaz combustible liquéfié (GPL))
  • PEUGEOT Boxer Сamion à Plateau/Сhâssis (230) (Année de construction 06.1994 – 04.2002, 109 CH, Essence)
  • PEUGEOT Boxer Van (230) (Année de construction 06.1994 – 04.2002, 109 CH, Essence)
  • PEUGEOT Boxer Van (244) (Année de construction 04.2002 – …, 110 CH, Essence)

– Les vibrations du volant et de l’habitacle s’aggravent à l’arrêt
– Vibration du moteur.
– La voiture cogne lorsqu’elle est mise en prise.
– Coup ou claquement lorsque vous appuyez sur la pédale d’accélérateur
– Mouvement excessif du moteur
– Bruit lorsque le véhicule est mis en marche.
– Vibrations excessives lors de la conduite en montée ou en accélération.
– Fuite d’huile de supports de moteur hydraulique
– En secouant le moteur lorsqu’il est à l’arrêt, vous constatez qu’il bouge.









Etape 1 : Remplacement du support de boîte 1/4

1
2
3
1
2
3
previous arrow
next arrow










Démonter la batterie afin de pouvoir déposer les supports moteurs



Le silent bloc (support moteur) côté boîte se trouve à droite du compartiment

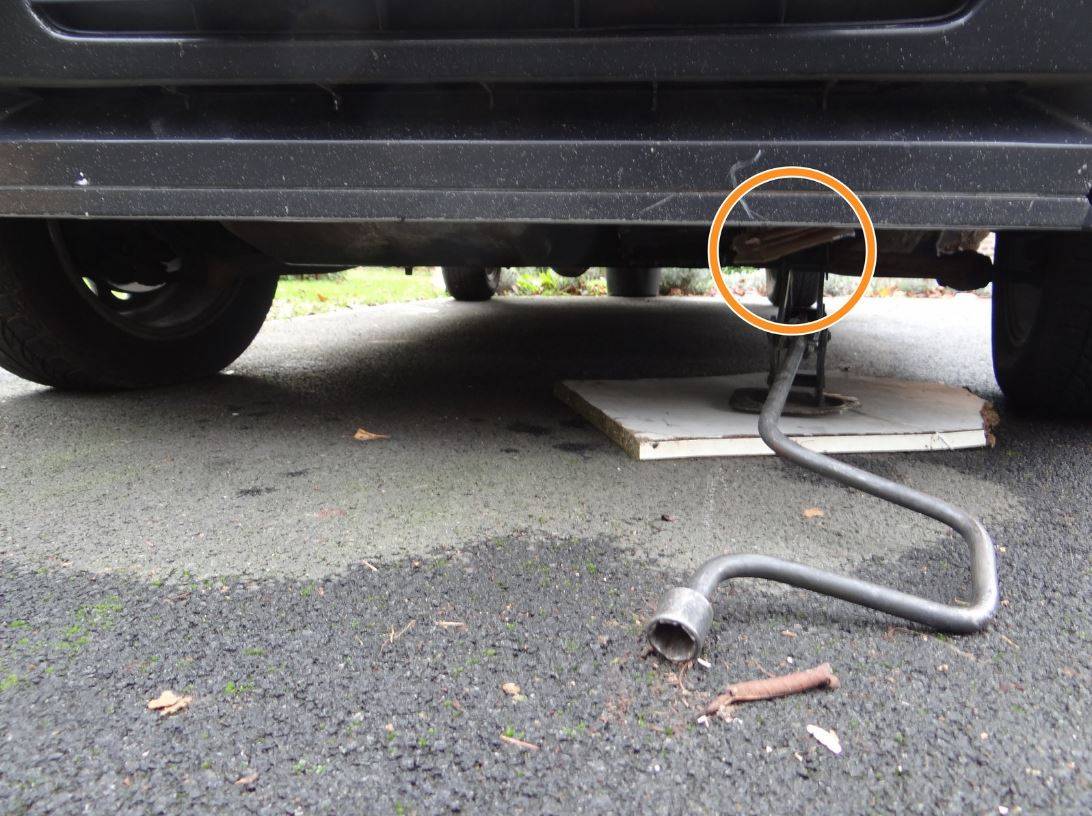

Positionner un cric sous la boîte et lever légèrement le véhicule afin de garder la boîte de vitesse horizontale lors de la dépose du support moteur

Etape 2 : Remplacement du support de boîte 2/4

a1
a2
a3
a1
a2
a3
previous arrow
next arrow

Déposer l’écrou central à l’aide d’un cliquet

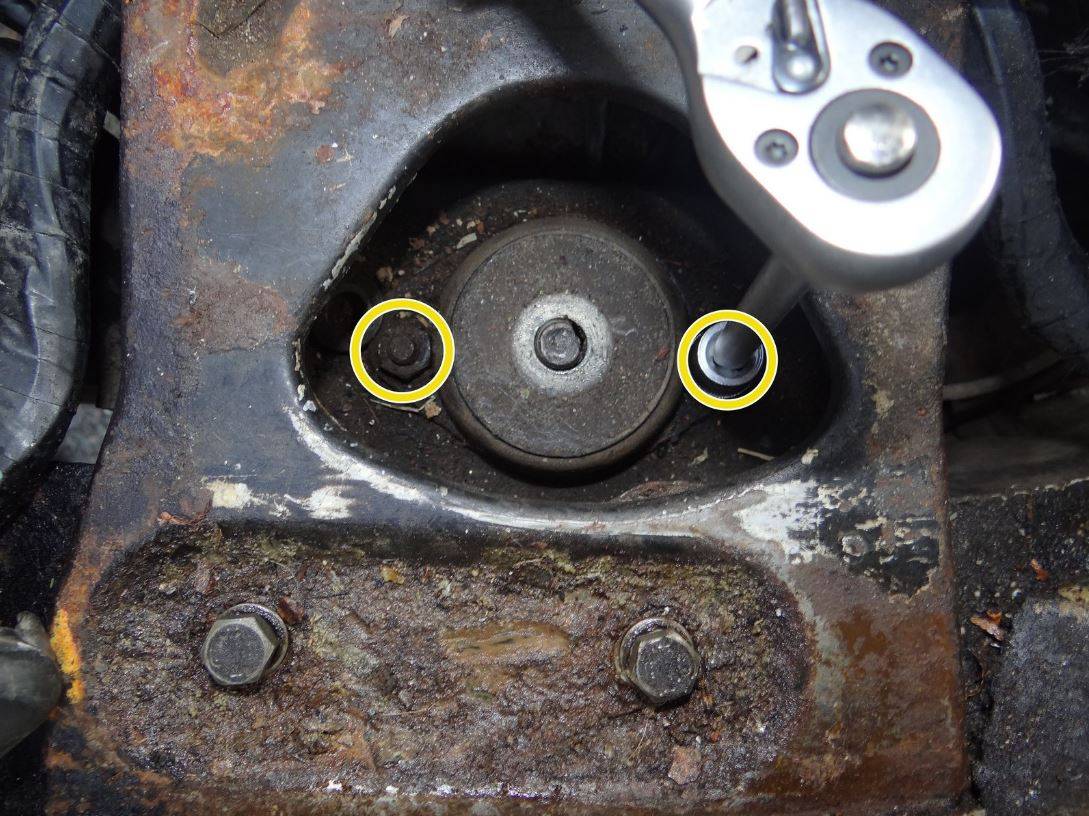

Déposer ensuite les deux écrous latéraux

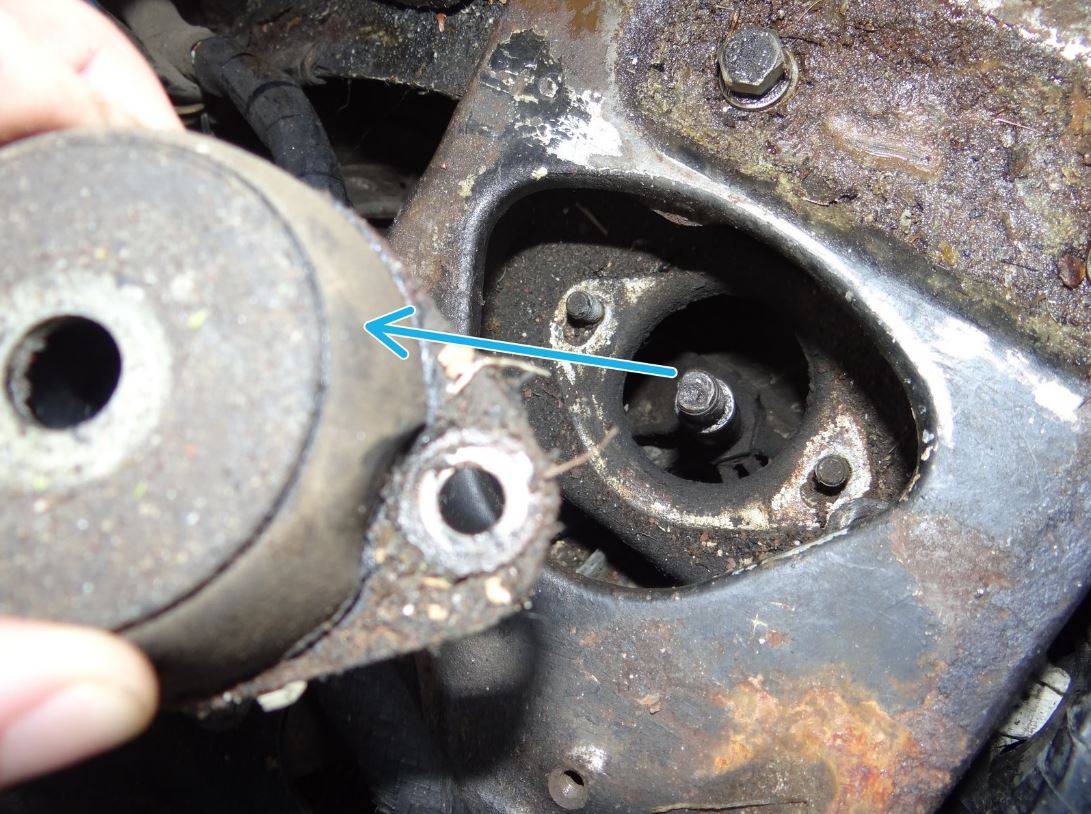

Vous pouvez maintenant enlever le support moteur (boîte) Attention la boîte doit être maintenant maintenu par le cric préalablement installé

Etape 3 : Remplacement du support de boîte 3/4

b1
b2
b1
b2
previous arrow
next arrow

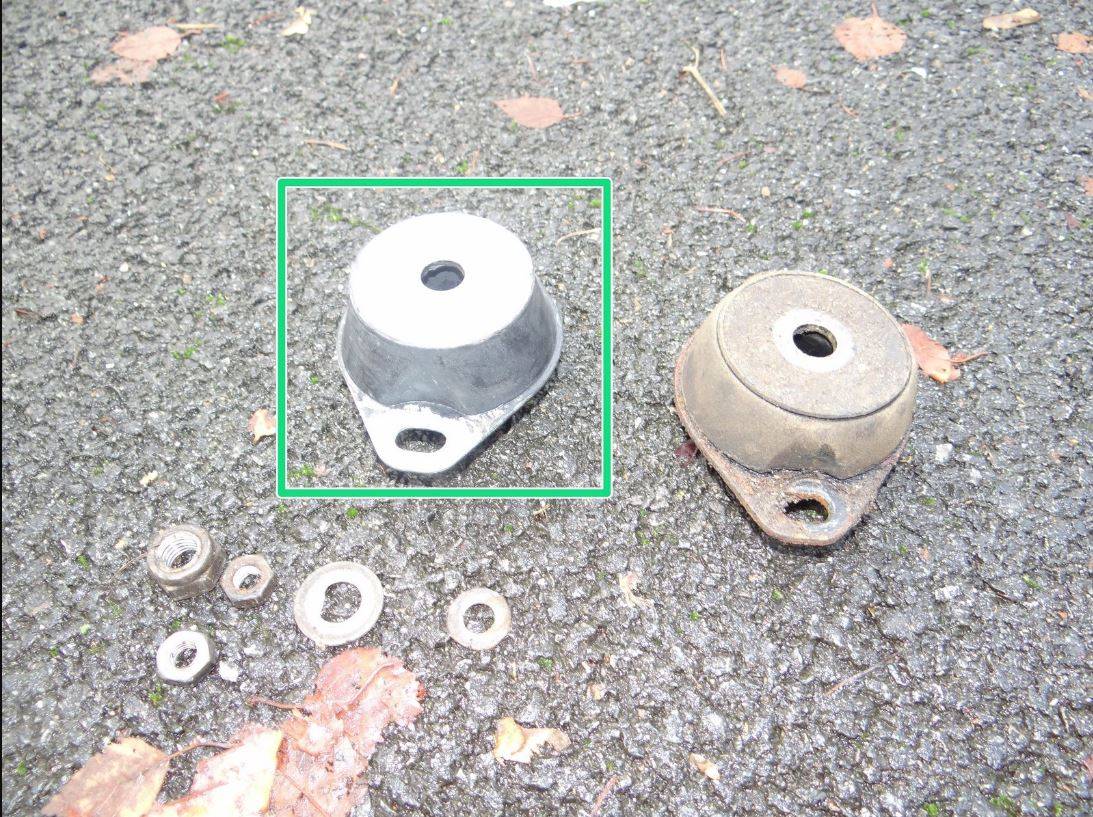

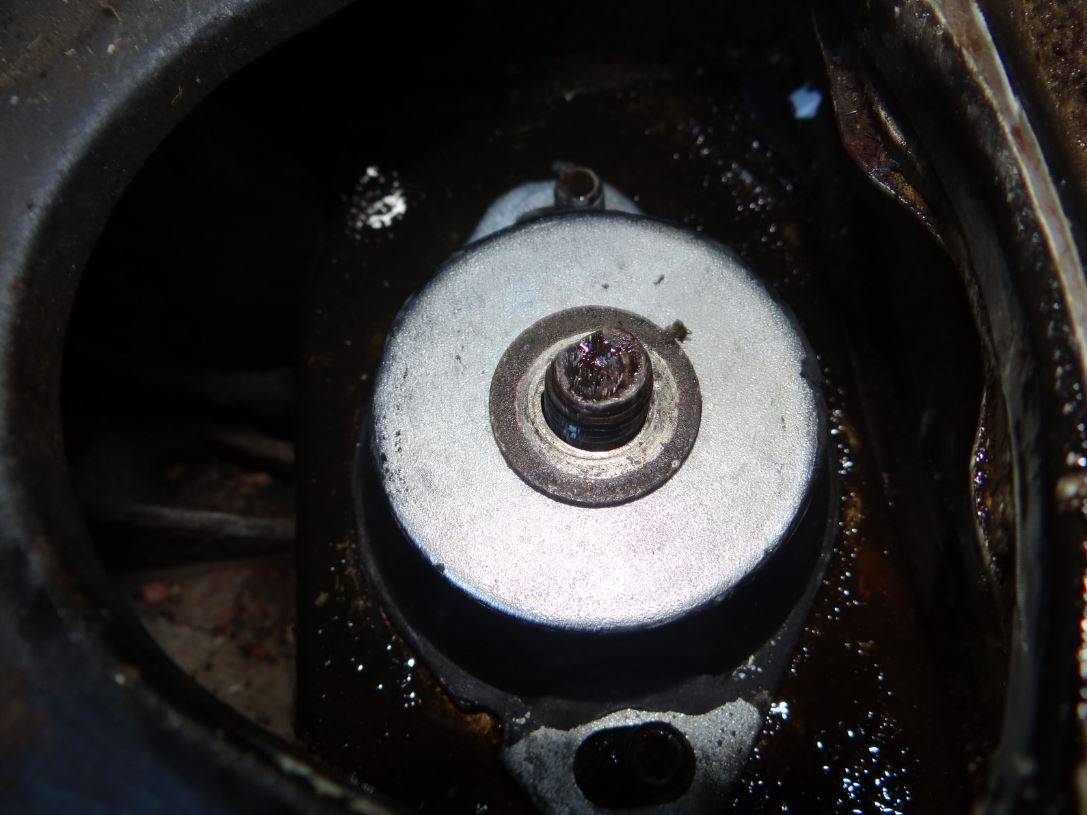

Vous pouvez désormais vérifier la correspondance des pièces

Etape 4 : Remplacement du support de boîte 3/4

c1
c2
c3
c1
c2
c3
previous arrow
next arrow

  • Après avoir insérer le nouveau silent-bloc (en ajustant la hauteur de la boîte avec le cric), positionnez l’écrou central ainsi que la rondelle


  •

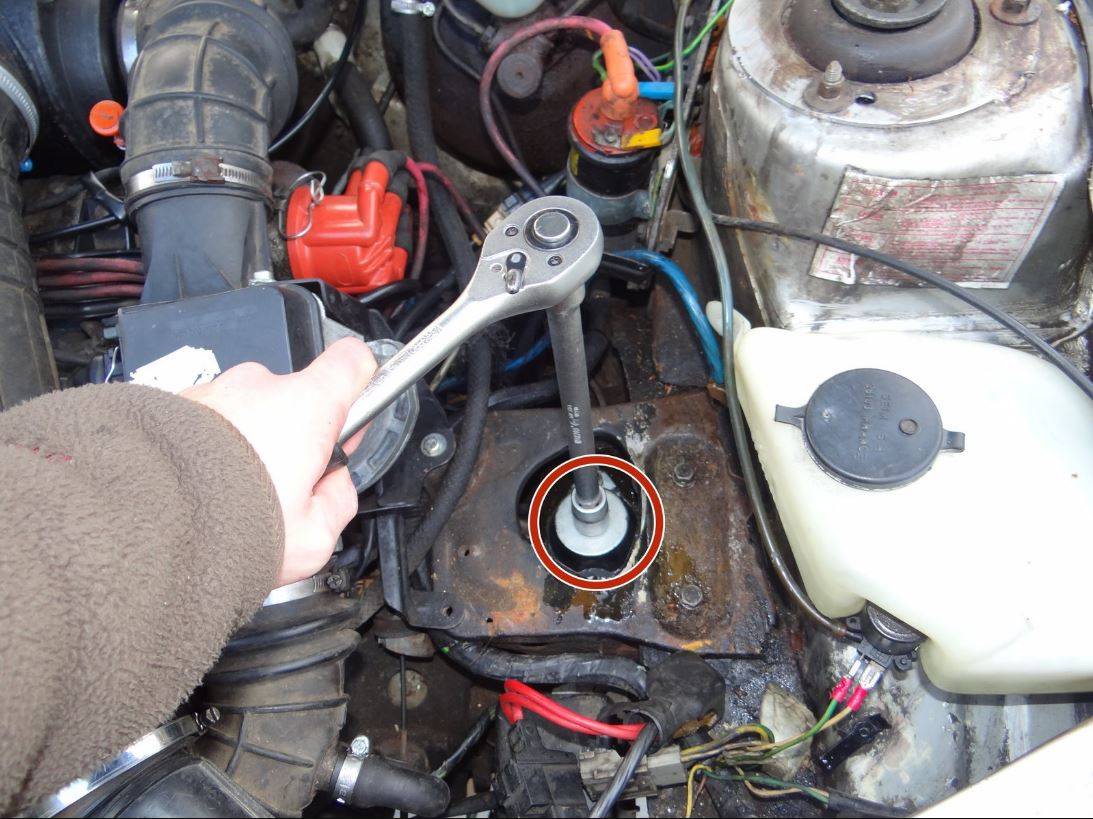

    Vous pouvez désormais le serrer modérément à laide d’un cliquet


  •

    Positionner les deux autres écrous ainsi que leurs rondelles puis serrer les.

Etape 5 : Remplacement du support de boîte 4/4

d1
d2
d3
d1
d2
d3
previous arrow
next arrow

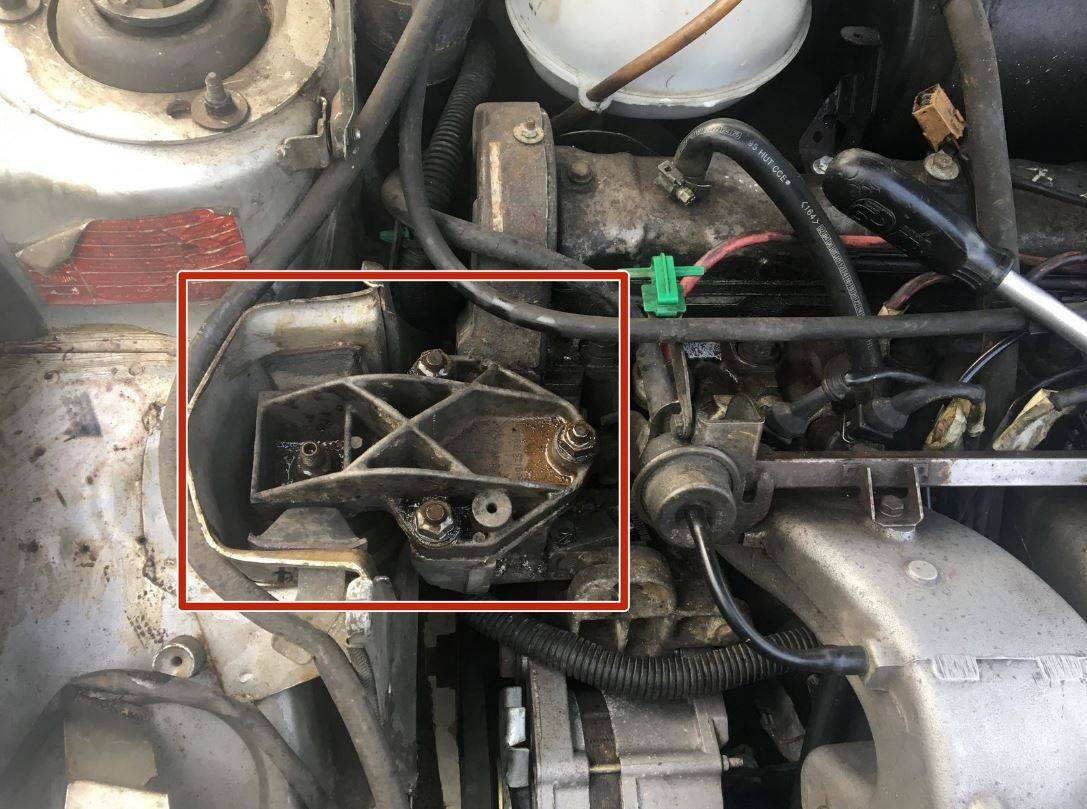

Localiser le support moteur

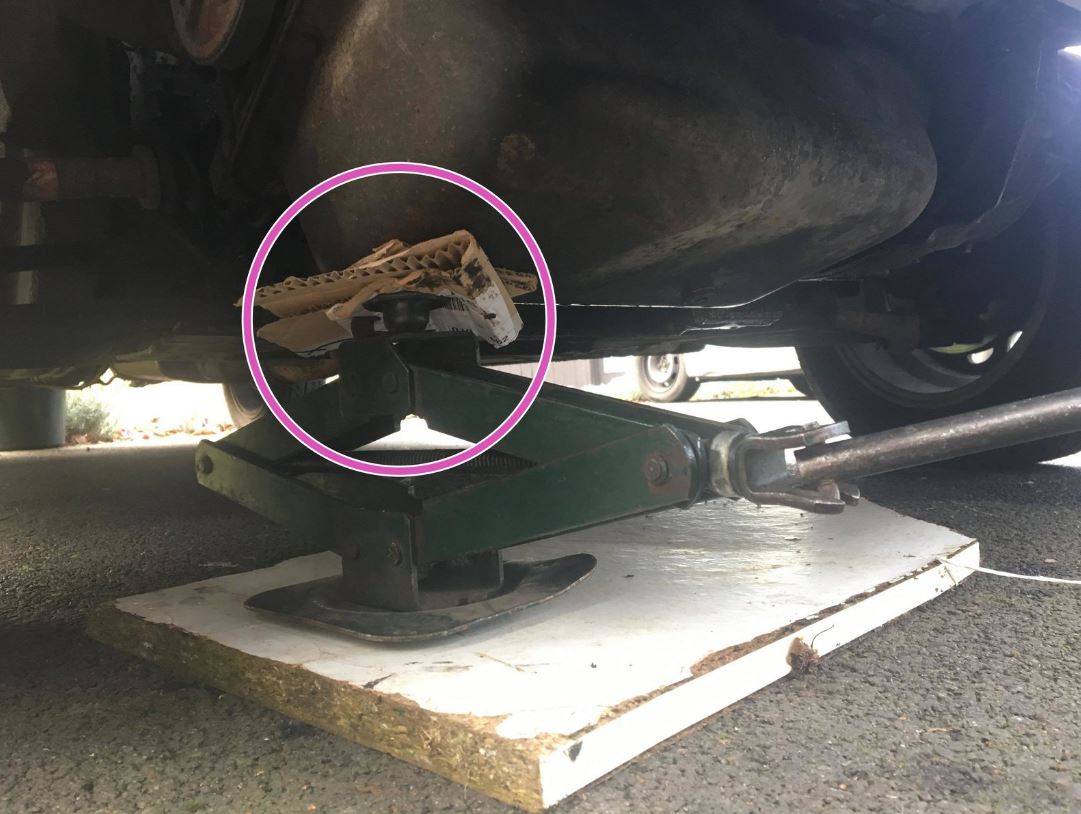

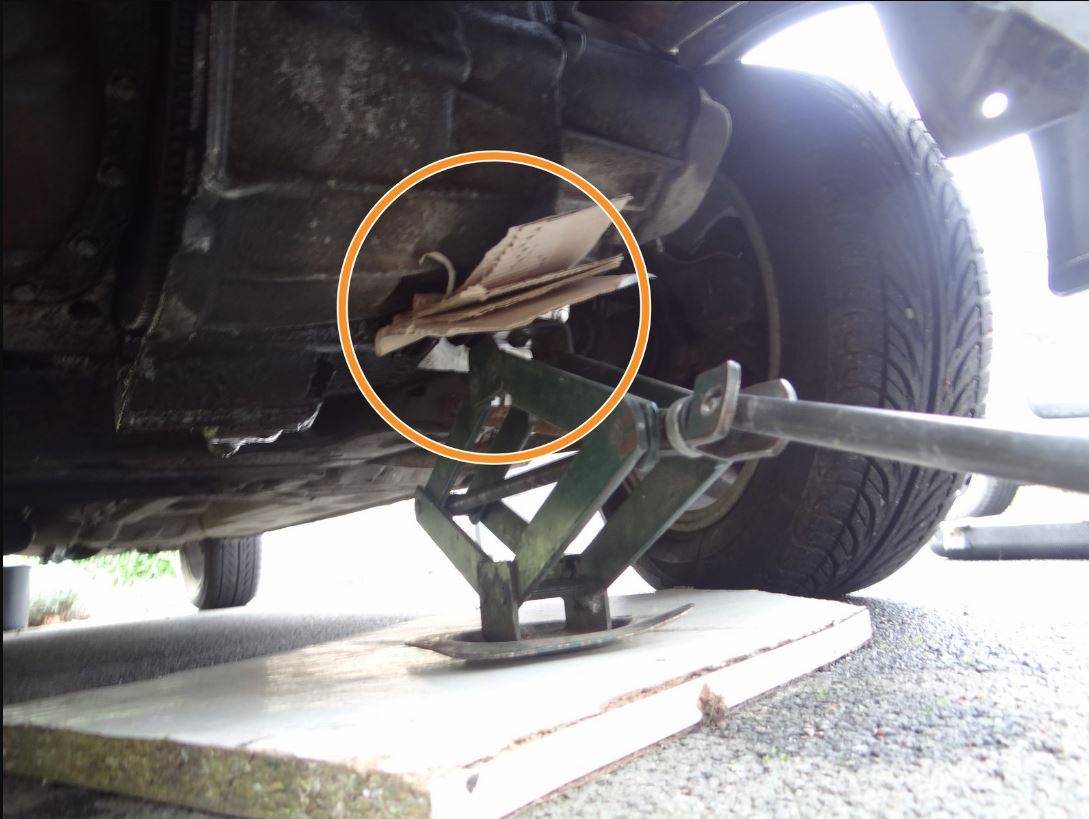

Positionner un cric sous le carter et lever légèrement le véhicule afin de garder le moteur horizontale lors de la dépose du support moteur

Etape 6 : Remplacement du support moteur 1/8

e1
e2
e3
e1
e2
e3
previous arrow
next arrow

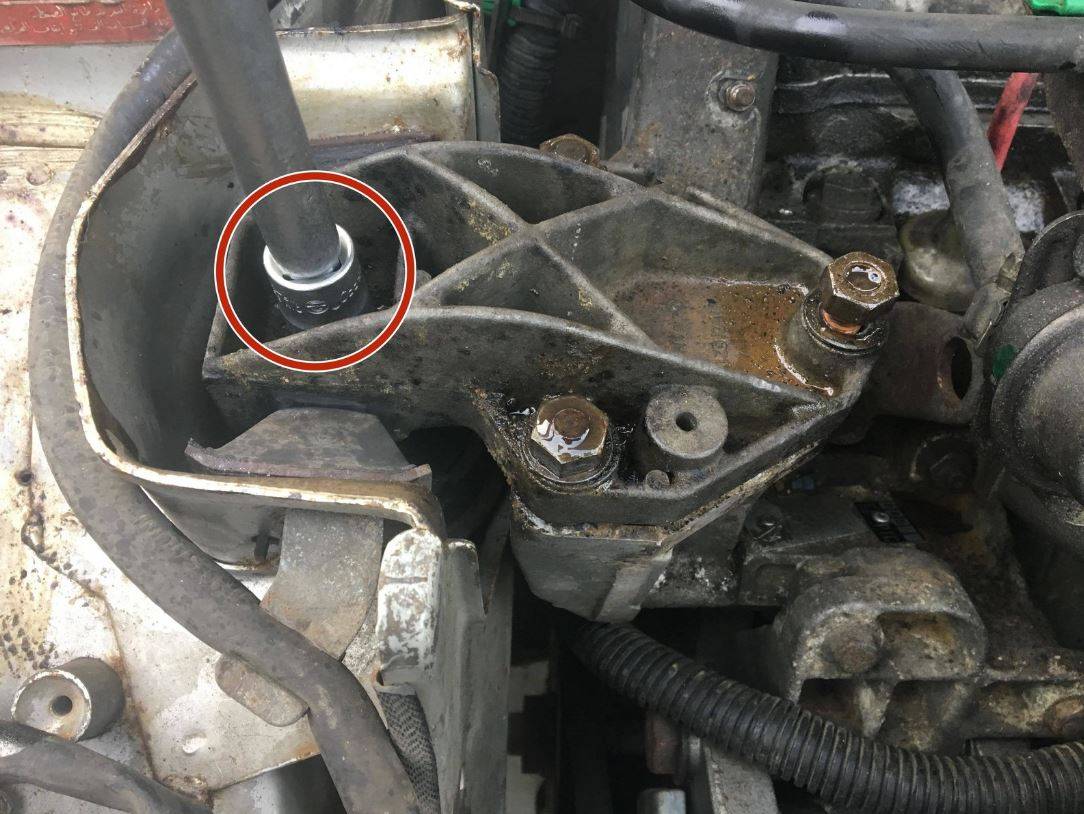

  • Repérer et démonter les 4 écrous à l’aide d’un cliquet


  •

    Soulever le support pour accéder au silent bloc


  •

    N’oubliez pas de garder les rondelles

Etape 7 : Remplacement du support moteur 2/8

f1
f2
f3
f1
f2
f3
previous arrow
next arrow




  • Déplacer la durite afin d’accéder aux supports moteur.


  •

    A l’aide d’un cliquet et d’une douille de 10m déposer les deux “blocs” du support moteur


  •

    Il peut être nécessaire de bouger, tordre à la main le support moteur principal pour les déposer.

Etape 8 : Remplacement du support moteur 3/8

i1
i2
i3
i1
i2
i3
previous arrow
next arrow

  • Grâce à un burin et un marteau déposer le support principal. Il suffit de placer le burin dans une encoche du support et de frapper l’extrémité du burin. Cette étape est fastidieuse et longue.



  • Si le support est complètement grippé il existe plusieurs technique : -Découper le caoutchouc avec un ciseau a bois pour avoir plus de force avec le burin -Percer le support à l’horizontale et faire levier avec un tournevis.


  •

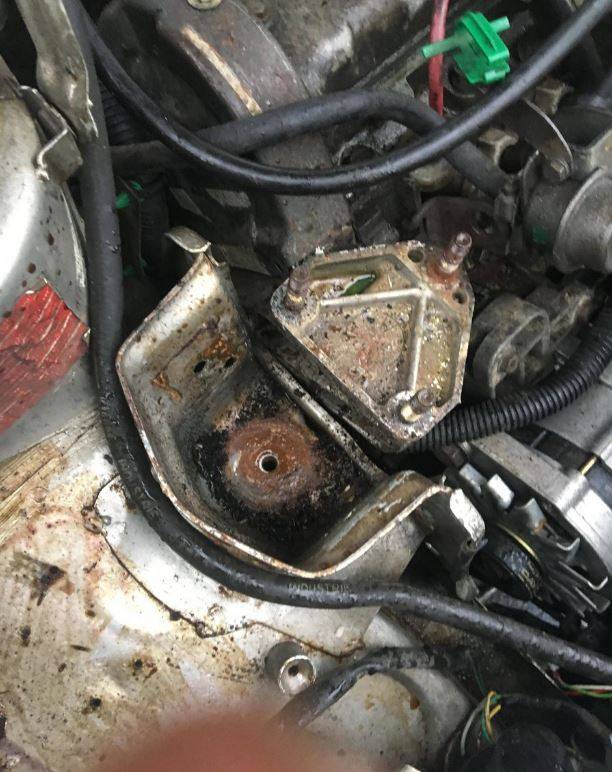

    Le support est à bain d’huile

Etape 9 : Remplacement du support moteur 4/8

j1
j2
j3
j1
j2
j3
previous arrow
next arrow

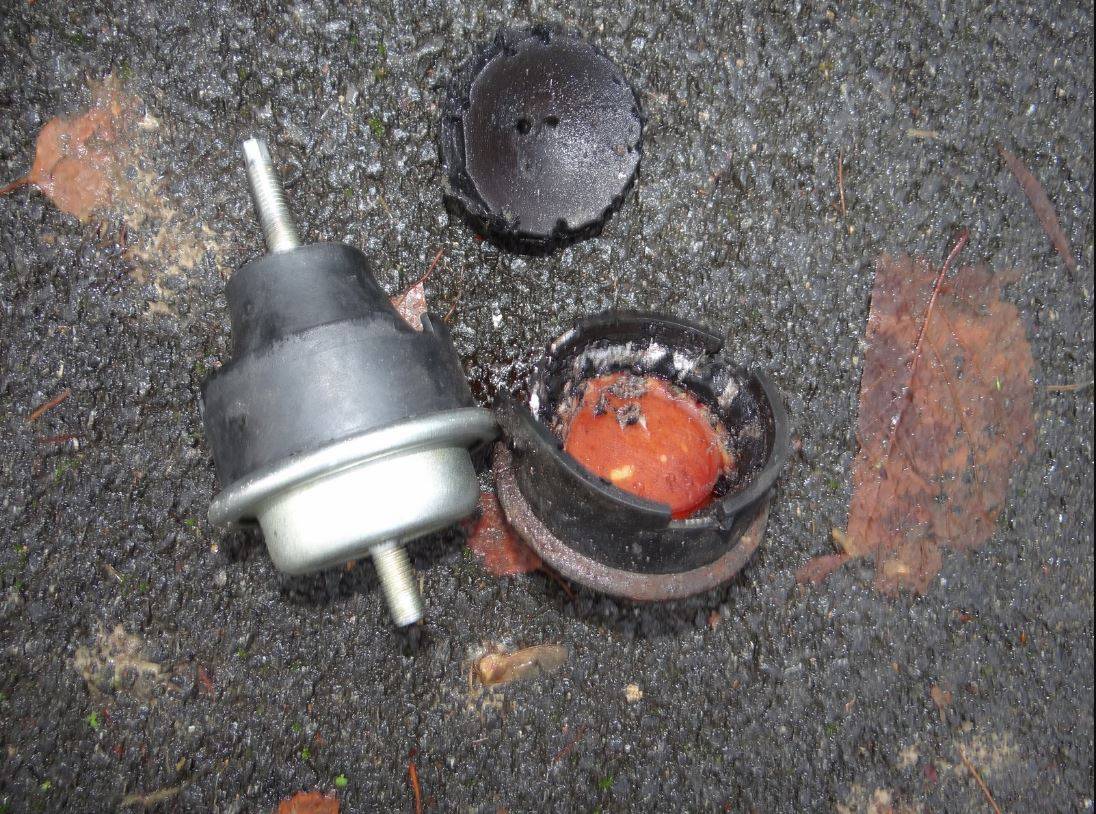

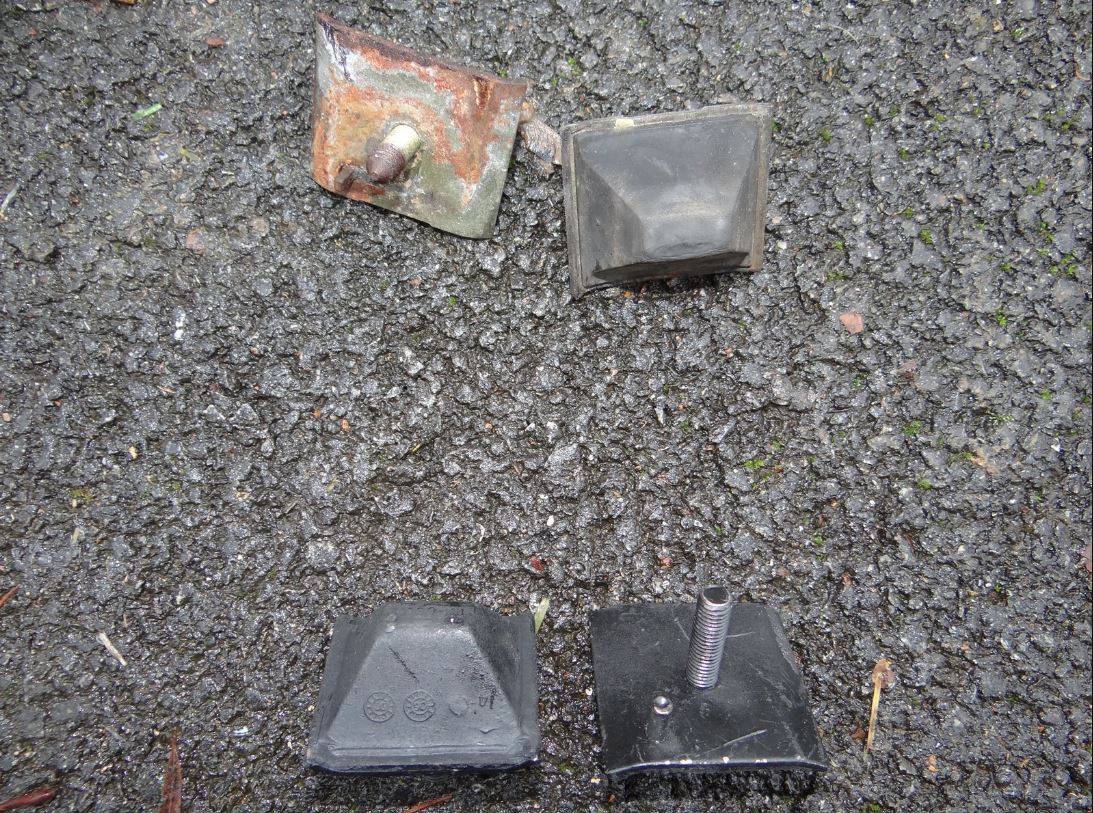

Comparer et vérifier la correspondance

Etape 10 : Remplacement du support moteur 5/8

h1
h2
h3
h1
h2
h3
previous arrow
next arrow

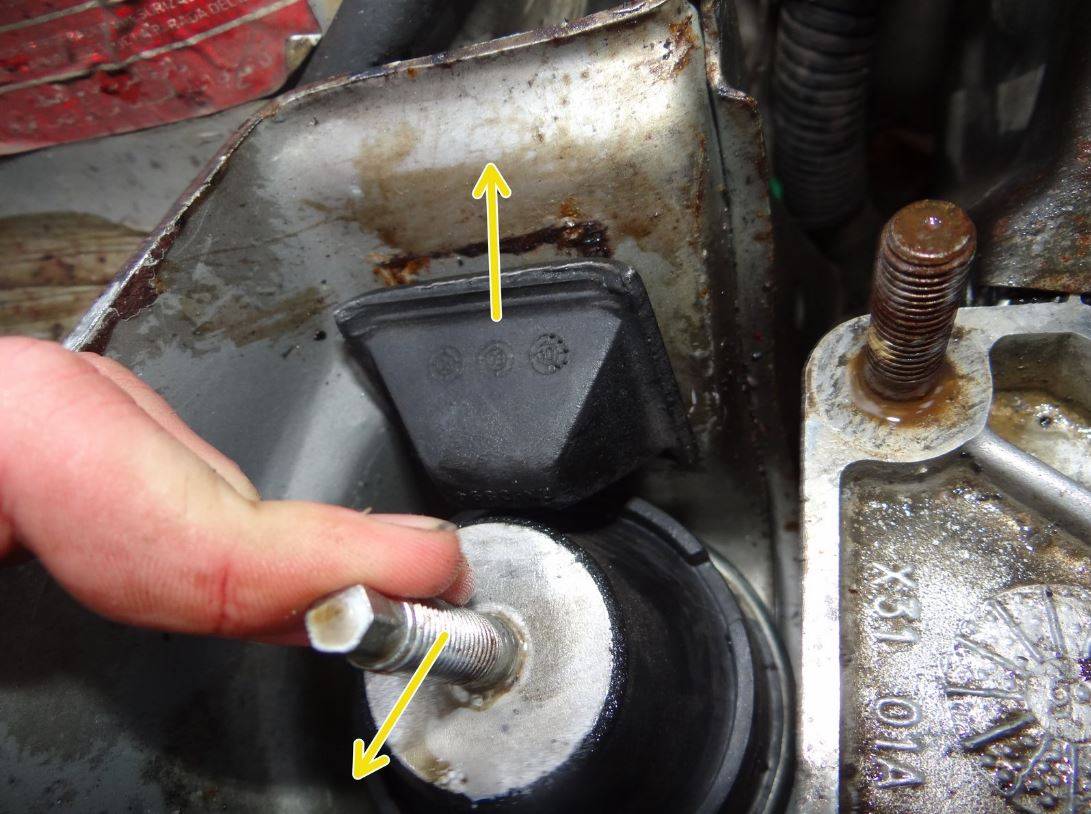

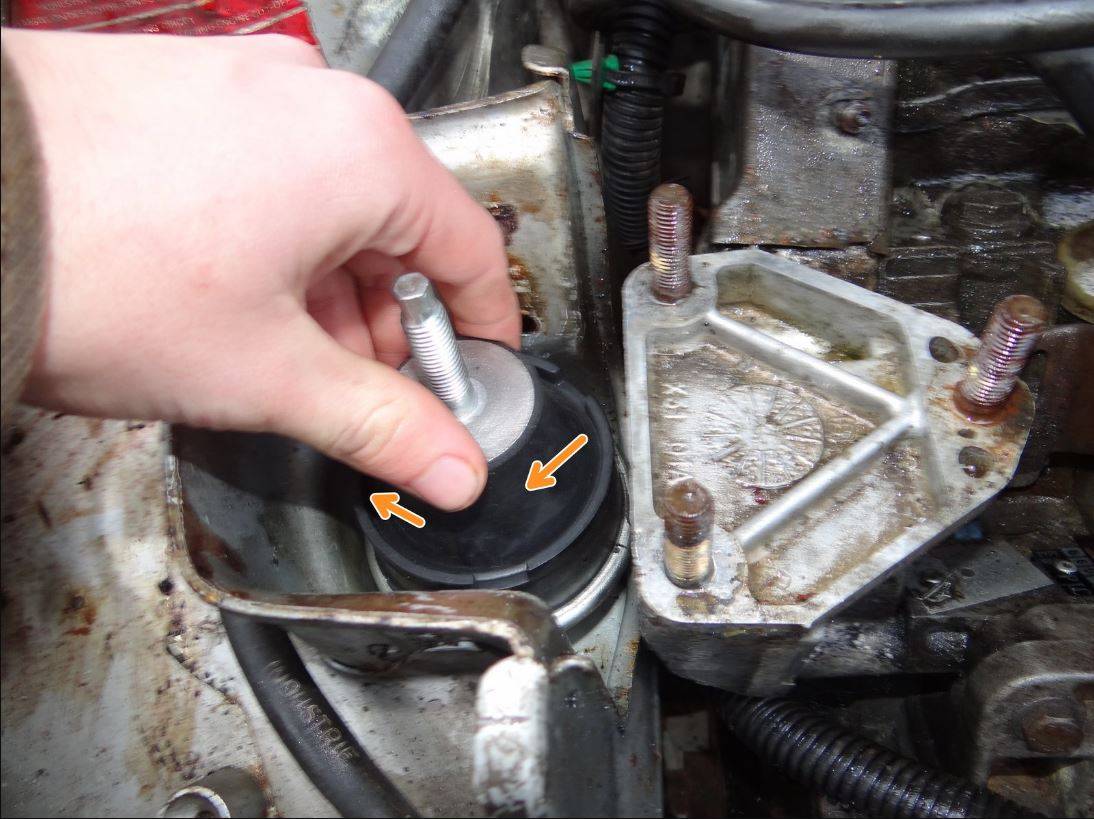

  • Visser le nouveau support moteur


  •

    Insérer les “blocs” en poussant le support principal.


  •

    Serrer les deux blocs avec un cliquet et une douille de 10mm

Etape 11 : Remplacement du support moteur 6/8

k1
k2
k1
k2
previous arrow
next arrow



Serrer les deux “blocs” avec un cliquet en repositionnant le support de durite

Etape 12 : Remplacement du support moteur 7/8

l1
l2
l3
l1
l2
l3
previous arrow
next arrow

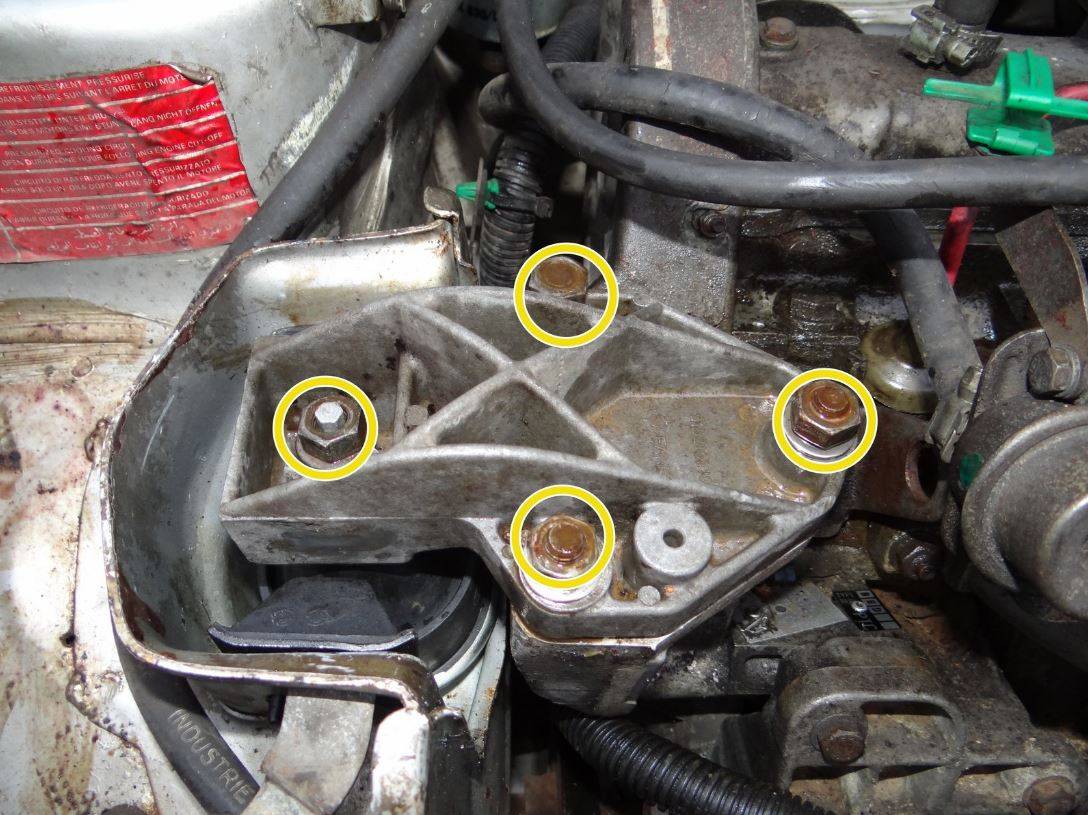

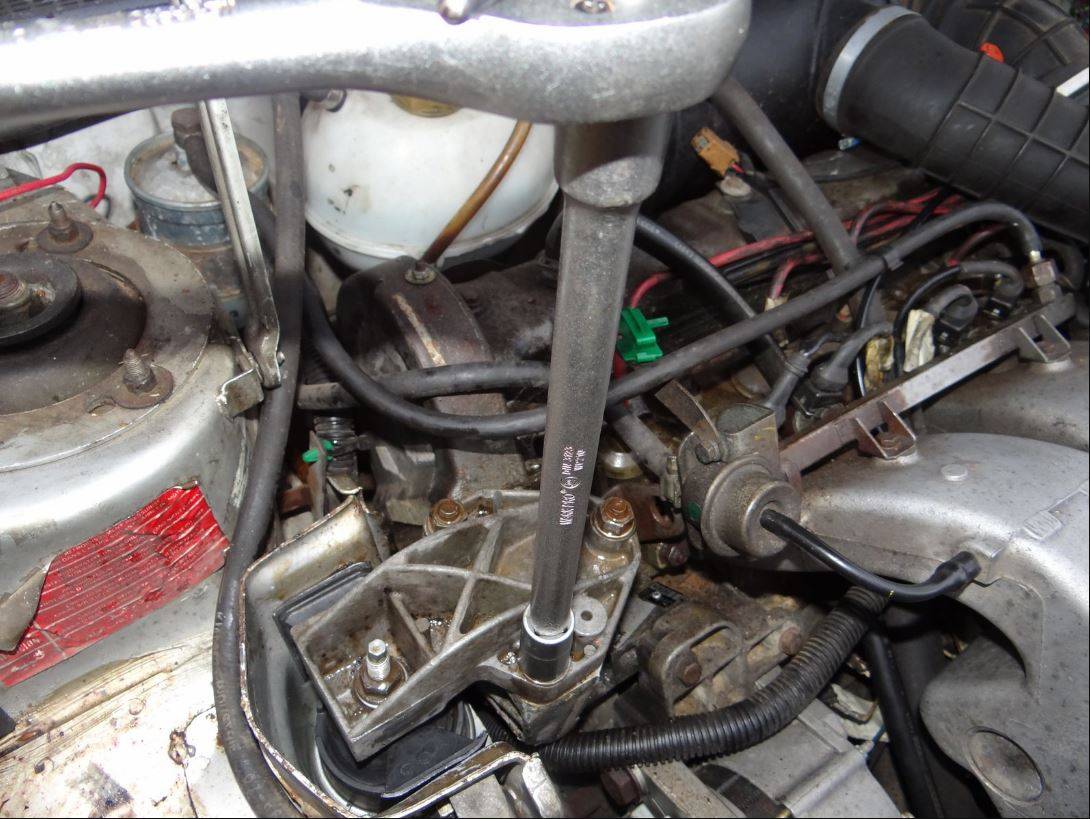

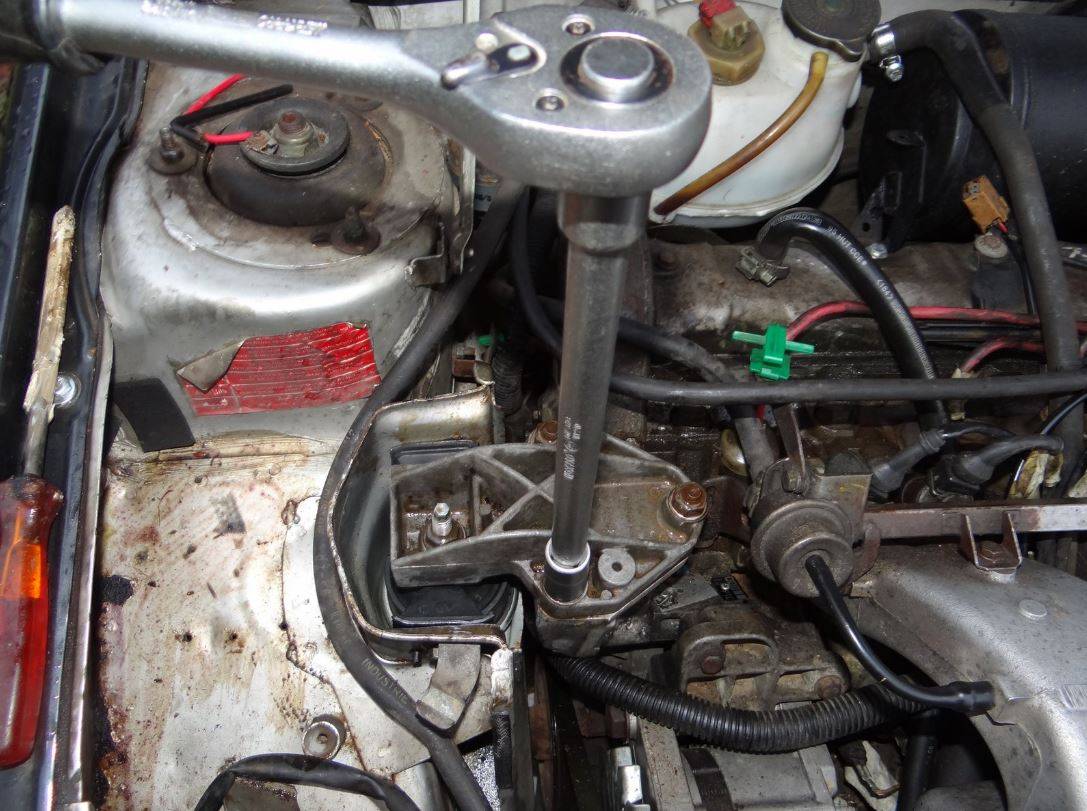

Replacer le support en aluminium avec ses 4 vis et 4 rondelles

Etape 13 : Remplacement du support moteur 8/8

m1
m1
previous arrow
next arrow



  •

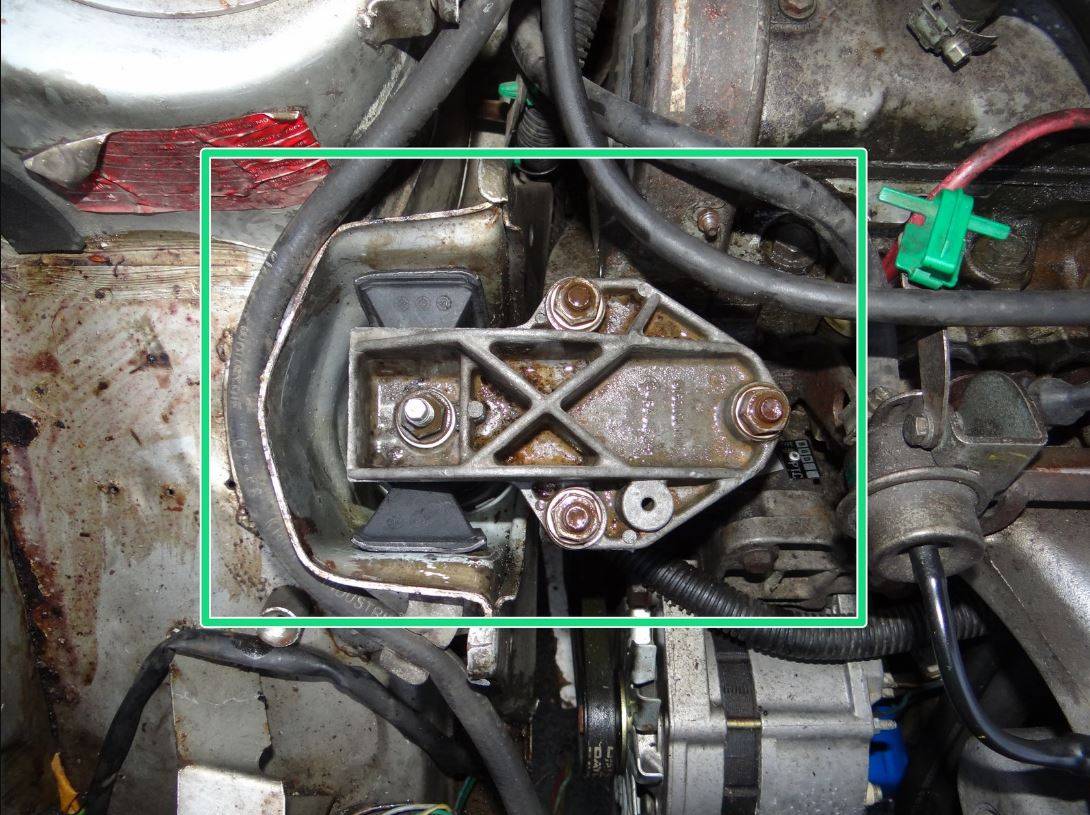

    Les supports supérieurs sont maintenant remplacés


  •

    Vous pouvez aussi remplacer le support inférieur si nécessaire.
